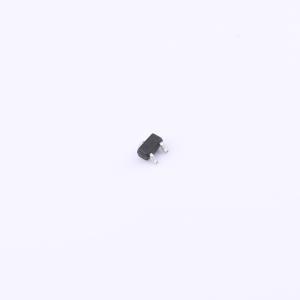

ACPDH3-5V0UB-HF
ESD 5V截止 峰值浪涌电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：设计用于替代聚合物 TVS。可保护多达两条 I/O 线。超低电容 (<1pF)。低泄漏电流和钳位电压。低工作电压：5V。固态硅雪崩技术。针对高速数据线的瞬态保护，符合 IEC 61000-4-2 (ESD) 空气放电 ±15kV，接触放电 ±8kV；IEC 61000-4-4 (EFT) 40A (5/50ns)。通过 AEC-Q101 认证
- 品牌名称
- Comchip(典琦)
- 商品型号
- ACPDH3-5V0UB-HF
- 商品编号
- C5334132
- 商品封装
- SOT-523
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V；15V；17V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF；1.2pF |
商品特性
- 专为替代聚合物 TVS 而设计。
- 可保护多达两条 I/O 线。
- 超低电容（<1pF）。
- 低漏电流和钳位电压。
- 低工作电压：5V。
- 固态硅雪崩技术。
- 高速数据线瞬态保护，符合 IEC 61000-4-2（ESD）±15kV（空气）、±8kV（接触），IEC 61000-4-4（EFT）40A（5/50ns）标准。
- 通过 AEC-Q101 认证。
