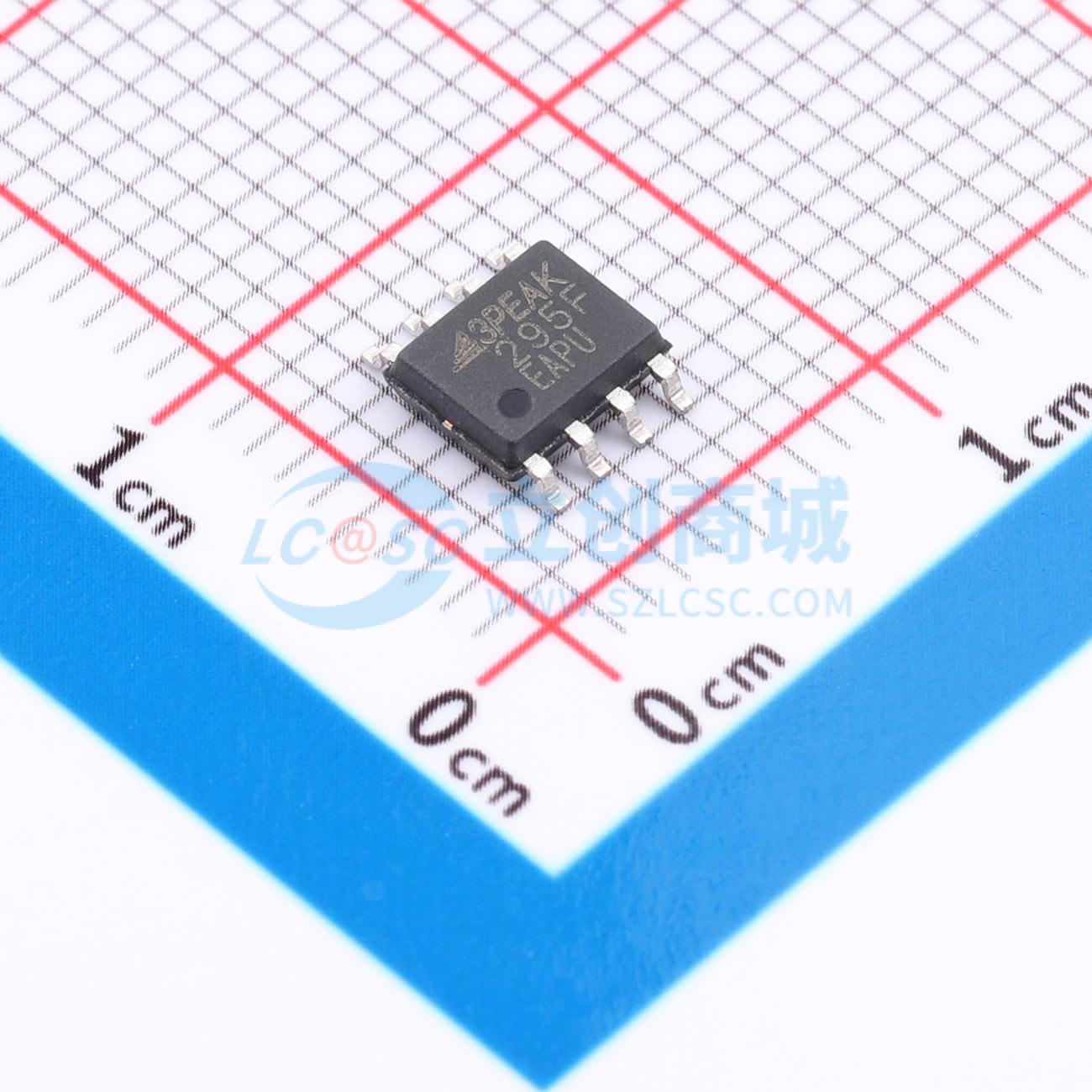

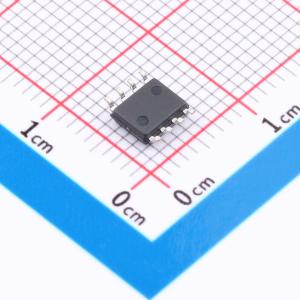

温馨提醒：图片仅供参考，商品以实物为准
TPA1295F-SO1R-S
TPA1295F-SO1R-S
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一系列具有电压输出的高压、双向电流检测放大器。可以在 -0.1V 至 70V 的共模电压下检测分流器上的压降。提供三种输出电压比例：20 V/V、50 V/V 和 100 V/V，带宽高达 500kHz。采用 3V 至 18V 单电源供电，在 -40℃ 至 +125℃ 的温度范围内具有出色的性能。具有零漂移核心，在整个工作温度范围和共模电压范围内，最大失调漂移为 0.5 μV/℃。采用 SOP8 封装。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA1295F-SO1R-S
- 商品编号
- C5334227
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | - | |
| 共模电压 | -100mV~70V | |
| 增益 | 50V/V | |
| 带宽 | 500kHz | |
| 输入偏置电流(Ib) | 12uA | |
| 输入失调电压(Vos) | 10uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | - | |
| 单电源电压 | 3V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 600uA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 输入失调电流(Ios) | 1uA | |
| 压摆率(SR) | 20V/us | |
| 共模抑制比(CMRR) | 130dB | |
| 噪声密度(eN) | 55nV/√Hz@1kHz | |
| 功能特性 | 双向检测；零漂移/自动稳零；可编程输出基准电平 |
商品概述
该系列高压双向电流检测放大器具有电压输出，能够检测分流器在-0.1 V至70 V共模电压下的压降。提供三种输出电压缩放比例：20 V/V、50 V/V和100 V/V，带宽高达500 kHz。器件工作于3 V至18 V单电源，在-40°C至+125°C温度范围内提供卓越性能，其零漂移核心架构在整个工作温度及共模电压范围内实现最大0.5 μV/°C的偏移漂移。该系列采用SOP8封装。
商品特性
- 小电压偏移：TPA1295最大为±100 μV
- 宽共模电压范围：-0.1 V至+70 V
- 高共模抑制比：典型值130 dB
- 电源电压：3 V至18 V
- 精度与零漂移性能：最大增益误差±0.5%（-40°C至125°C），最大偏移漂移0.5 μV/°C（-40°C至125°C），最大增益漂移5 ppm/°C（-40°C至125°C）
- 三种电压输出增益选项：TPA1295T为20 V/V，TPA1295F为50 V/V，TPA1295H为100 V/V
应用领域
- 电流检测
- 电池充电器与电源管理
- 汽车电子
- 工业控制与自动化
- 基站与通信设备
