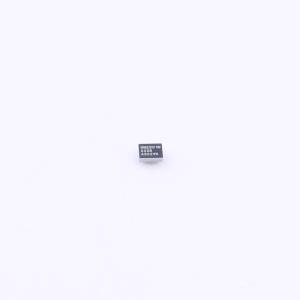

温馨提醒：图片仅供参考，商品以实物为准

GM2501KCBZ

1A负载点降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: GM2501KCBZ是一款微小尺寸高效的高频DC-DC稳压器(µPOL)。开关频率从6.5MHz到10MHz。输出电流:1A。静态电流：18uA。峰值效率95%。µPOL采用紧凑的6引脚WLCSP封装，引脚间距为400μm，尺寸为1.2mm x 0.9mmx 0.6mm。
品牌名称: GONGMOSEMI(共模半导体)
商品型号: GM2501KCBZ
商品编号: C5333268
商品封装: WLCSP-6(1.2x0.9)
包装方式: 编带
商品毛重: 0.038克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(2)1A~3A-(中电流)方案

商品参数

商品概述

GM2501是一款微小尺寸高效的高频DC-DC稳压器(µPOL)。开关频率从6.5MHz到10MHz，允许使用非常小型的外部元件。提供1.2V至3.3V之间不同的固定输出电压，支持从2.3V到5.5V的输入电压。 18µA的低静态电流即使在非常轻的负载下也能实现高效率。在轻电流负载下，稳压器将自动进入脉冲频率调制(PFM)工作模式，以在整个负载电流范围内实现最佳效率。如果不需要PFM模式，则可以将MODE引脚设置为HIGH以强制固定频率工作(PWM)。 µPOL采用紧凑的6引脚WLCSP封装，引脚间距为400µm，尺寸为1.2mm x 0.9mm x 0.6mm。

商品特性

输出电流：1A
开关频率：6.5 - 10MHz
可选择PFM轻负荷操作
静态电流：18uA
峰值效率95%
输入电压范围：2.3V至5.5V
固定输出电压：1.2V至3.3V
快速负载瞬态响应
100%占空比
逻辑使能输入
软启动
输入欠压锁定
过载电流保护
热关断
主动输出放电
符合欧盟RoHS标准，无铅

应用领域

光模块
移动电话
平板电脑
无线数据卡
嵌入式电源
可穿戴设备
物联网
安全监控系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.3V~5.5V
	输出电压	3.3V
	输出电流	1A
	开关频率	8MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	18uA
	开关管(内置/外置)	内置
	输出类型	固定
