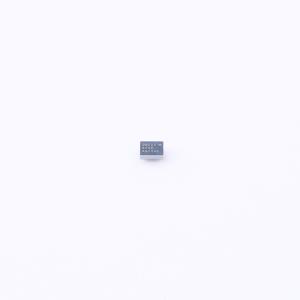

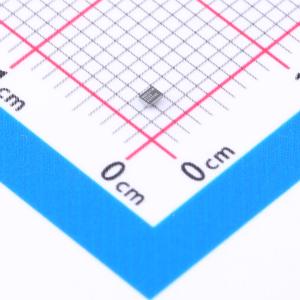

温馨提醒：图片仅供参考，商品以实物为准
GM2501ECBZ
1A负载点降压稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GM2501ECBZ是一款微小尺寸高效的高频DC-DC稳压器(µPOL)。开关频率从6.5MHz到10MHz。输出电流:1A。静态电流：18uA。峰值效率95%。µPOL采用紧凑的6引脚WLCSP封装，引脚间距为400μm，尺寸为1.2mm x 0.9mmx 0.6mm。
- 商品型号
- GM2501ECBZ
- 商品编号
- C5333269
- 商品封装
- WLCSP-6(1.2x0.9)
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.3V~5.5V | |
| 输出电压 | 1.8V | |
| 输出电流 | 1A | |
| 开关频率 | 8MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 18uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
GM2501是一款微小尺寸高效的高频DC-DC稳压器(µPOL)。开关频率从6.5MHz到10MHz，允许使用非常小型的外部元件。提供1.2V至3.3V之间不同的固定输出电压，支持从2.3V到5.5V的输入电压。 18µA的低静态电流即使在非常轻的负载下也能实现高效率。 在轻电流负载下，稳压器将自动进入脉冲频率调制(PFM)工作模式，以在整个负载电流范围内实现最佳效率。如果不需要PFM模式，则可以将MODE引脚设置为HIGH以强制固定频率工作(PWM)。 µPOL采用紧凑的6引脚WLCSP封装，引脚间距为400µm，尺寸为1.2mm x 0.9mm x 0.6mm。
商品特性
- 输出电流：1A
- 开关频率：6.5 - 10MHz
- 可选择PFM轻负荷操作
- 静态电流：18uA
- 峰值效率95%
- 输入电压范围：2.3V至5.5V
- 固定输出电压：1.2V至3.3V
- 快速负载瞬态响应
- 100%占空比
- 逻辑使能输入
- 软启动
- 输入欠压锁定
- 过载电流保护
- 热关断
- 主动输出放电
- 符合欧盟RoHS标准，无铅
应用领域
- 光模块
- 移动电话
- 平板电脑
- 无线数据卡
- 嵌入式电源
- 可穿戴设备
- 物联网
- 安全监控系统
