温馨提醒：图片仅供参考，商品以实物为准

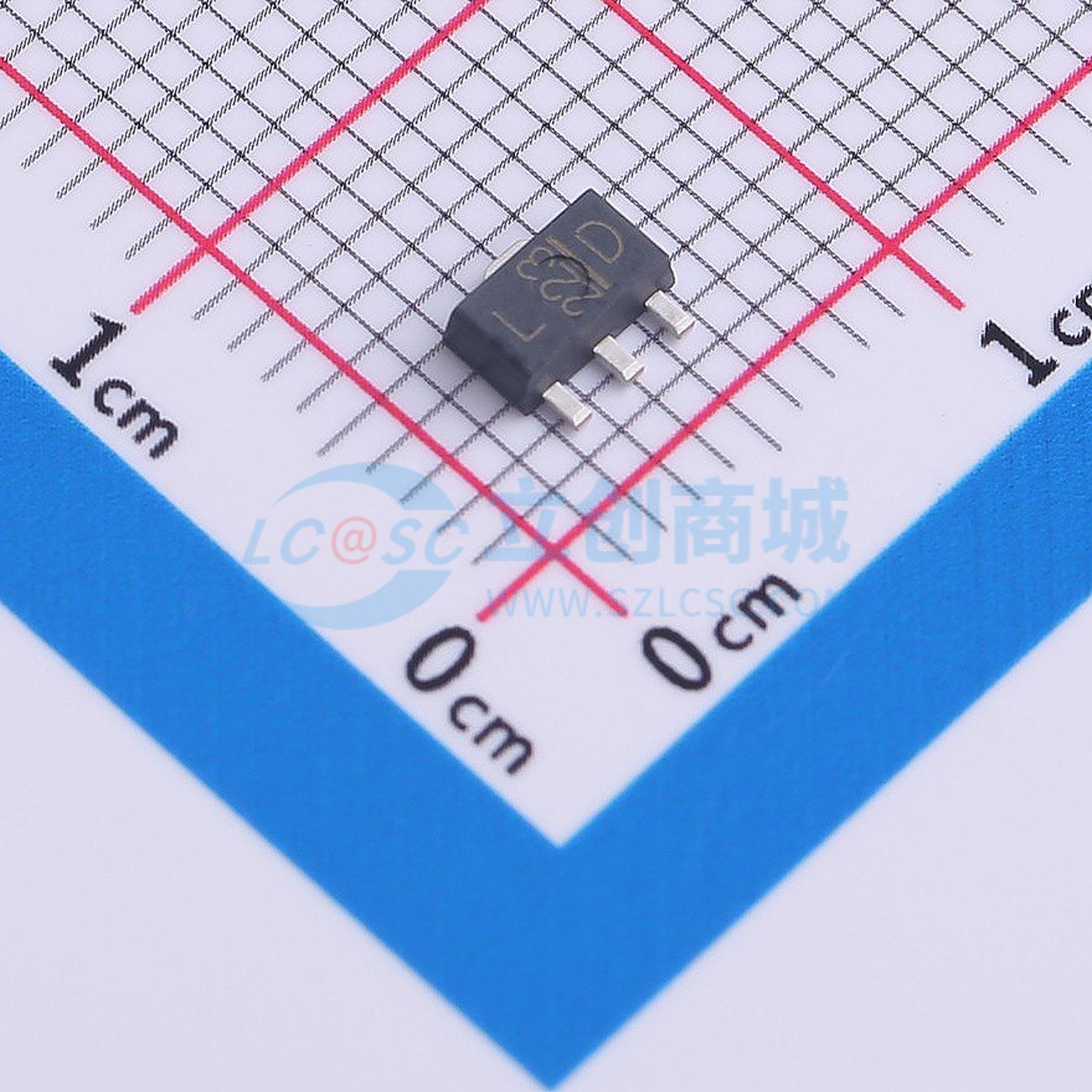

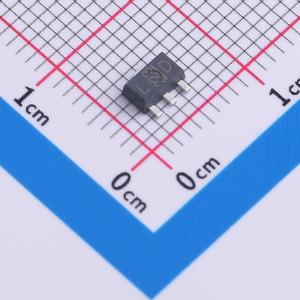

2SA1736(TE12L,ZC)
PNP 电流:3A 电压:50V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：低饱和电压：VCE (sat) =-0.5V (最大值) (IC =-1.5A)。 高速开关时间：tSTG = 0.2 μs (典型值)。 小型扁平封装。 PC = 1.0 至 2.0 W (安装在陶瓷基板上)。 与2SC4541互补。应用：功率放大器应用。 功率开关应用
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- 2SA1736(TE12L,ZC)
- 商品编号
- C5331486
- 商品封装
- SOT-89
- 包装方式
- 编带
- 商品毛重
- 0.137505克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | PNP | |
| 集电极电流(Ic) | 3A | |
| 集射极击穿电压(Vceo) | 50V | |
| 耗散功率(Pd) | 1W | |
| 直流电流增益(hFE) | 120 |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 100MHz | |
| 集电极截止电流(Icbo) | 100nA | |
| 集射极饱和电压(VCE(sat)) | 500mV | |
| 工作温度 | -55℃~+150℃ | |
| 射基极击穿电压(Vebo) | 6V | |
| 数量 | 1个PNP |
