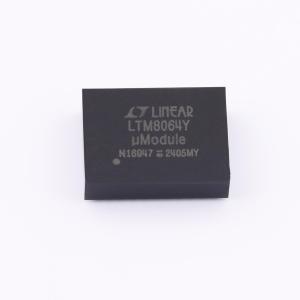

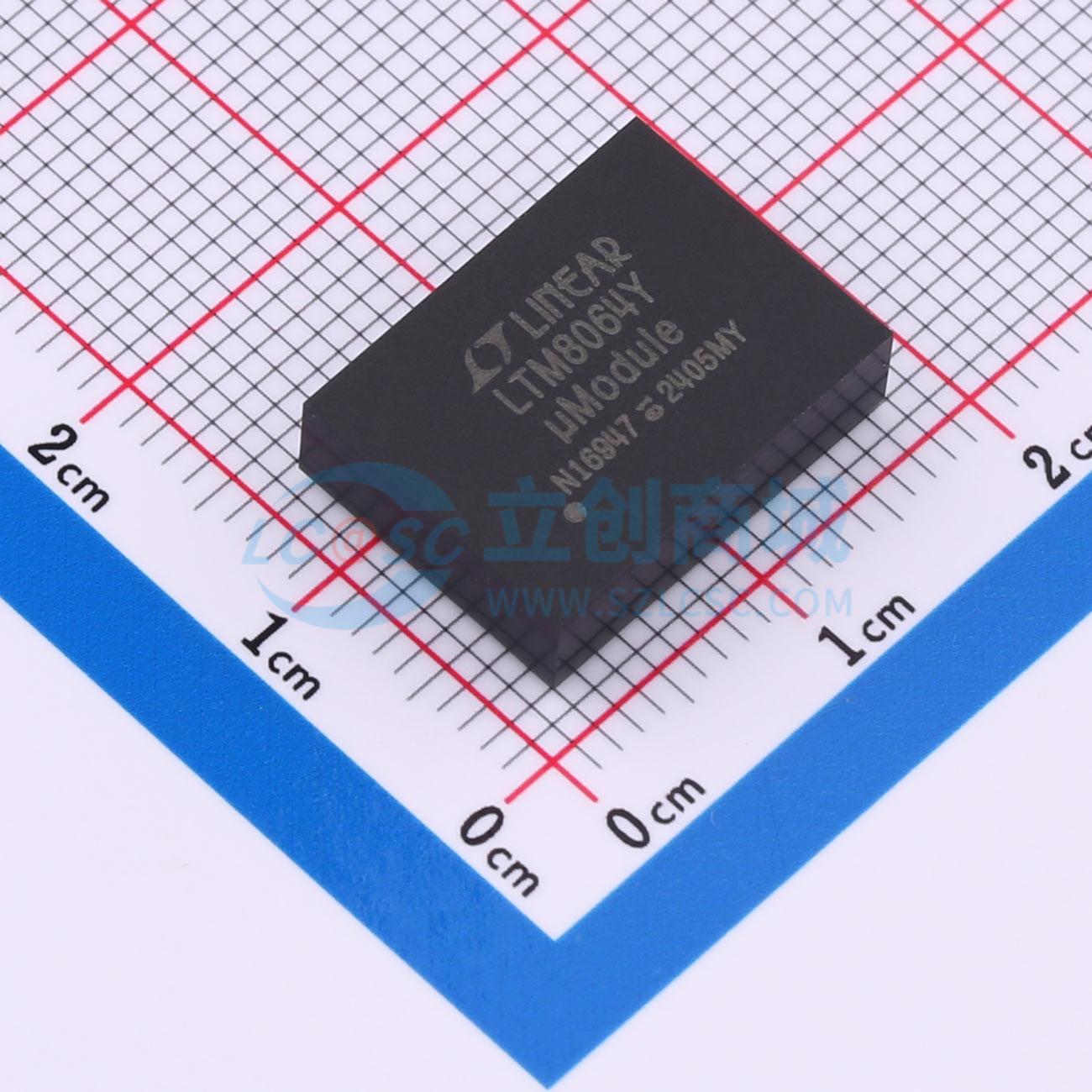

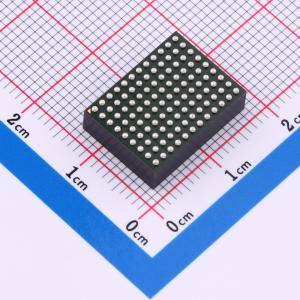

温馨提醒：图片仅供参考，商品以实物为准

LTM8064IY#PBF

58VIN, 6A CVCC 降压 uModule 调节器

描述: 58VIN、6A、CVCC 降压型 μModule 稳压器
品牌名称: ADI(亚德诺)
商品型号: LTM8064IY#PBF
商品编号: C581206
商品封装: BGA-108
包装方式: 托盘
商品毛重: 2.66克(g)

商品参数

商品概述

LTM8064是一款输入电压高达58V、输出电流为6A的恒压、恒流（CVCC）降压型μModule（电源模块）稳压器。该封装内包含开关控制器、功率开关、电感器和支持组件。LTM8064的输入电压范围为6V至58V，支持1.2V至36V的输出电压范围。CVCC工作模式使LTM8064在整个输出范围内，当输出电流时可精确调节输出电流至7A，吸收电流时可精确调节至9.1A。输出电流可通过控制电压、单个电阻器或热敏电阻器进行设置。要设置开关频率，只需在RT引脚与地之间连接一个电阻器。在FB引脚与地之间连接一个电阻器即可设置输出电压。完成设计仅需输入和输出大容量滤波电容器。 LTM8064采用热增强型、紧凑（16mm×11.9mm×4.92mm）的塑封球栅阵列（BGA）封装，适用于标准表面贴装设备进行自动化组装。LTM8064符合RoHS标准。

商品特性

完整的降压开关模式电源
CVCC：恒压、恒流
二象限：输出和吸收输出电流
可并联以增加输出电流，即使来自不同电压源
输出电流可调，输出时最大可达7A，吸收时最大可达9.1A
宽输入电压范围：6V至58V
输出电压范围：1.2V至36V
可选开关频率：100kHz至1MHz
符合RoHS标准的封装
可编程软启动
超小的16mm×11.9mm×4.92mm表面贴装BGA封装

应用领域

短路保护或精确的输出电流限制
高功率LED驱动
帕尔贴驱动器
电机驱动
电池/超级电容器充电和电池组均衡

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	6V~58V
	输出电压(Vout)	1.2V~36V
	输出电流(最大值)	-6A；9.1A

	属性	参数值
	开关频率	1MHz
	特性	过流保护；短路保护；过热保护
	长度	16mm
	宽度	11.9mm
	高度	4.92mm
	工作温度	-40℃~+125℃
