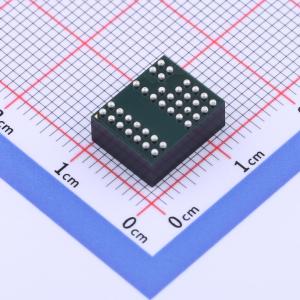

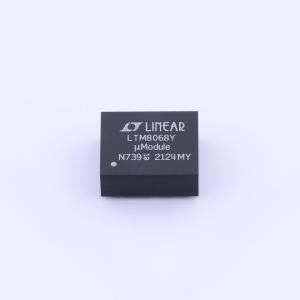

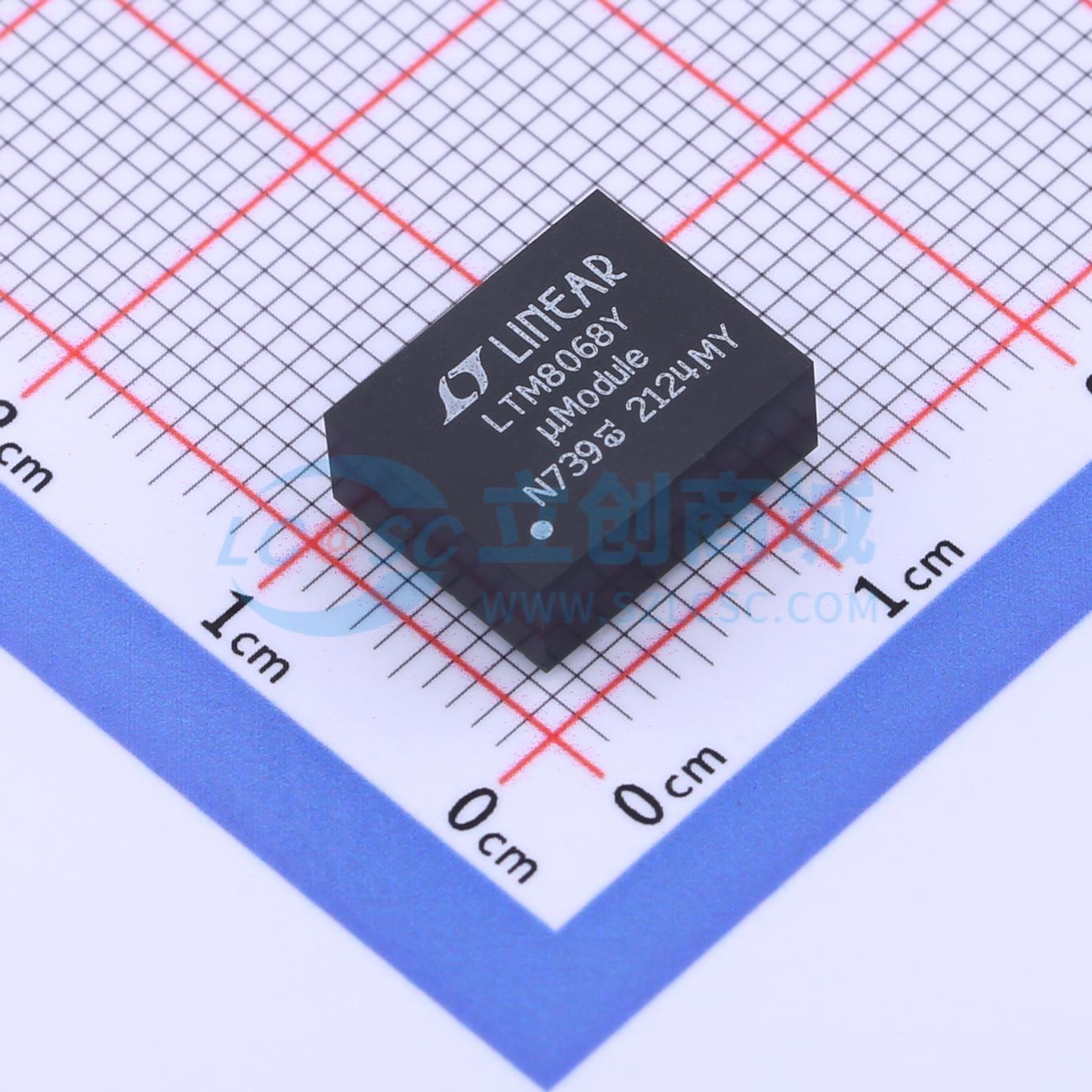

LTM8068EY#PBF

具 LDO 后置稳压器的 3VIN 至 40VIN 隔离式 uModule DC/DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具 LDO 后置稳压器的 3VIN 至 40VIN 隔离式 μModule DC/DC 转换器
品牌名称: ADI(亚德诺)
商品型号: LTM8068EY#PBF
商品编号: C581210
商品封装: BGA-38
包装方式: 托盘
商品毛重: 0.78克(g)

商品参数

商品概述

LTM8068是一款带有LDO后置稳压器的2kVAC隔离反激式μModule（电源模块）DC/DC转换器。该封装内包含开关控制器、功率开关、变压器、LDO及所有支持组件。LTM8068的输入电压范围为3V至40V，支持2.5V至18V的输出电压范围，可通过单个电阻进行设置。此外，还有一个线性后置稳压器，其输出电压可通过单个电阻在1.2V至18V之间调节。完成设计仅需输出和输入电容。 LTM8068采用热增强型、紧凑型（9mm×11.25mm×4.92mm）塑封球栅阵列（BGA）封装，适用于标准表面贴装设备进行自动化组装。LTM8068提供锡铅或符合RoHS标准的端子镀层。

商品特性

2kVAC隔离μModule转换器
UL60950认证文件编号E464570
宽输入电压范围：3V至40V
VOUT1输出：
- 最大450mA（VIN = 24V，VOUT1 = 5V）
- 2.5V至18V输出范围
VOUT2低噪声线性后置稳压器：最大300mA
- 1.2V至18V输出范围
电流模式控制
用户可配置欠压锁定
薄型（9mm×11.25mm×4.92mm）
BGA封装

应用领域

工业传感器
工业开关
接地环路抑制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离电源模块
	输出通道数	2
	工作电压(Vin)	40V
	输出电压(Vout)	2.5V~18V
	输出电流(最大值)	300mA；450mA

	属性	参数值
	隔离电压(Vrms)	2kV
	工作温度	-40℃~+125℃
	长度	11.3mm
	宽度	9mm
	高度	4.9mm
