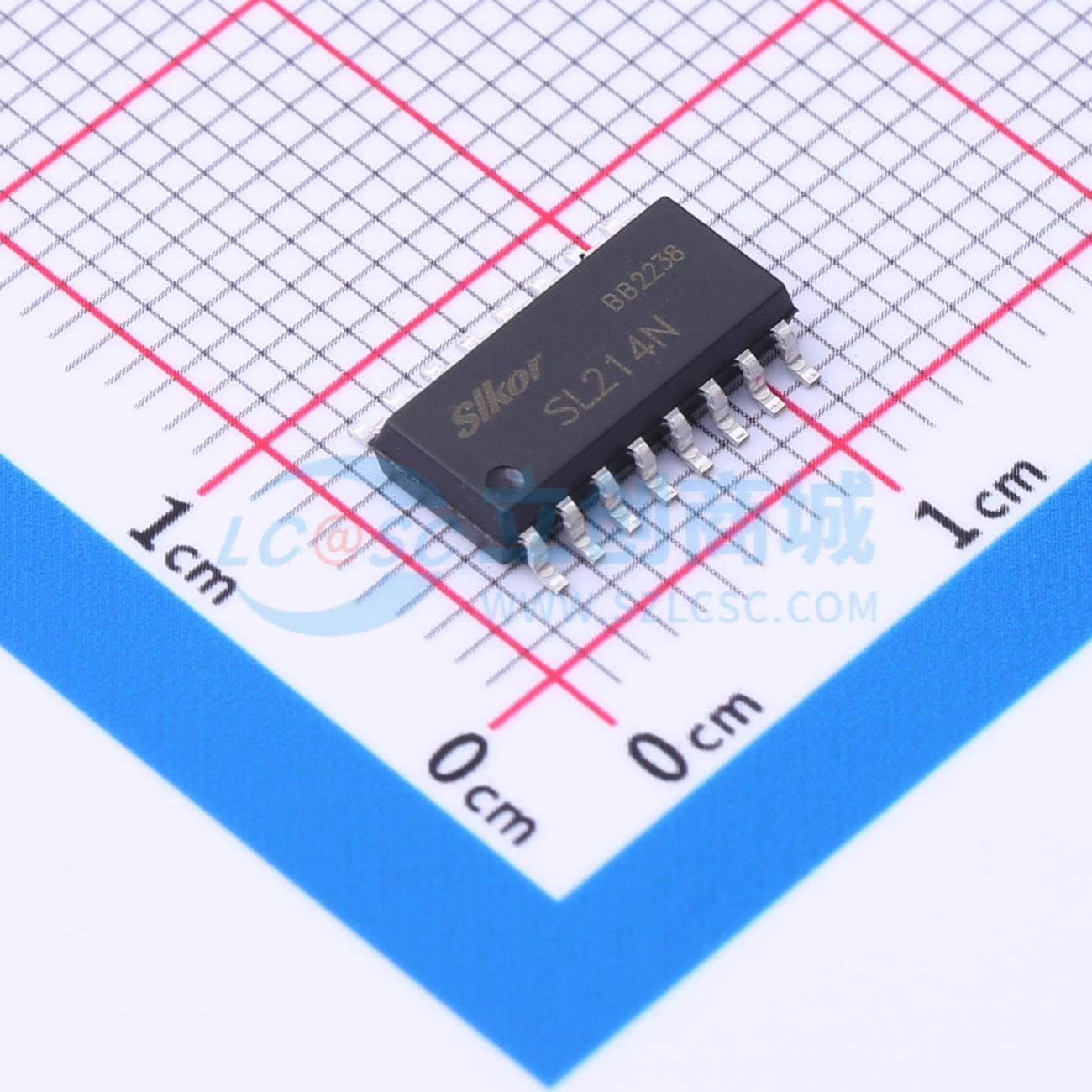

SL214N
SL214N
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SL214N 是一款由发光二极管和光电晶体管组成的四通道光电耦合器。引脚封装（SSOP16）。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SL214N
- 商品编号
- C5330375
- 商品封装
- SSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.48克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 80V | |
| 输出通道数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 200mV@20mA,1mA | |
| 上升时间(tr) | 18us | |
| 下降时间 | 18us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 20% | |
| 电流传输比(CTR)最大值/饱和值 | 300% | |
| 总功耗(Pd) | 500mW | |
| 正向电流(If) | 50mA |
商品概述
SL214N 是一款由发光二极管和光电晶体管组成的四通道光电耦合器。引脚封装（SSOP16）。
商品特性
- 电流转换比(CTR)范围: ≥20%
- 输入-输出隔离电压 (Viso = 3750 Vrms)
- 集电极-发射极击穿电压 BVCEO ≥ 80V
- 爬电距离 ≥ 5mm
- 外部电气间隙 ≥ 5mm
- DTI ≥ 0.3mm
应用领域
- 开关电源，智能电表
- 工业控制，测量仪器
- 办公设备，比如复印机
- 家用电器，比如空调、风扇、热水器等
