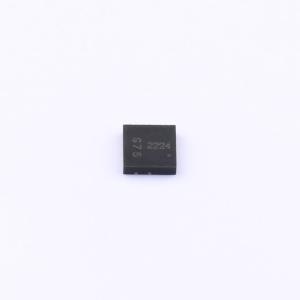

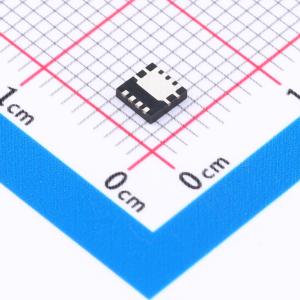

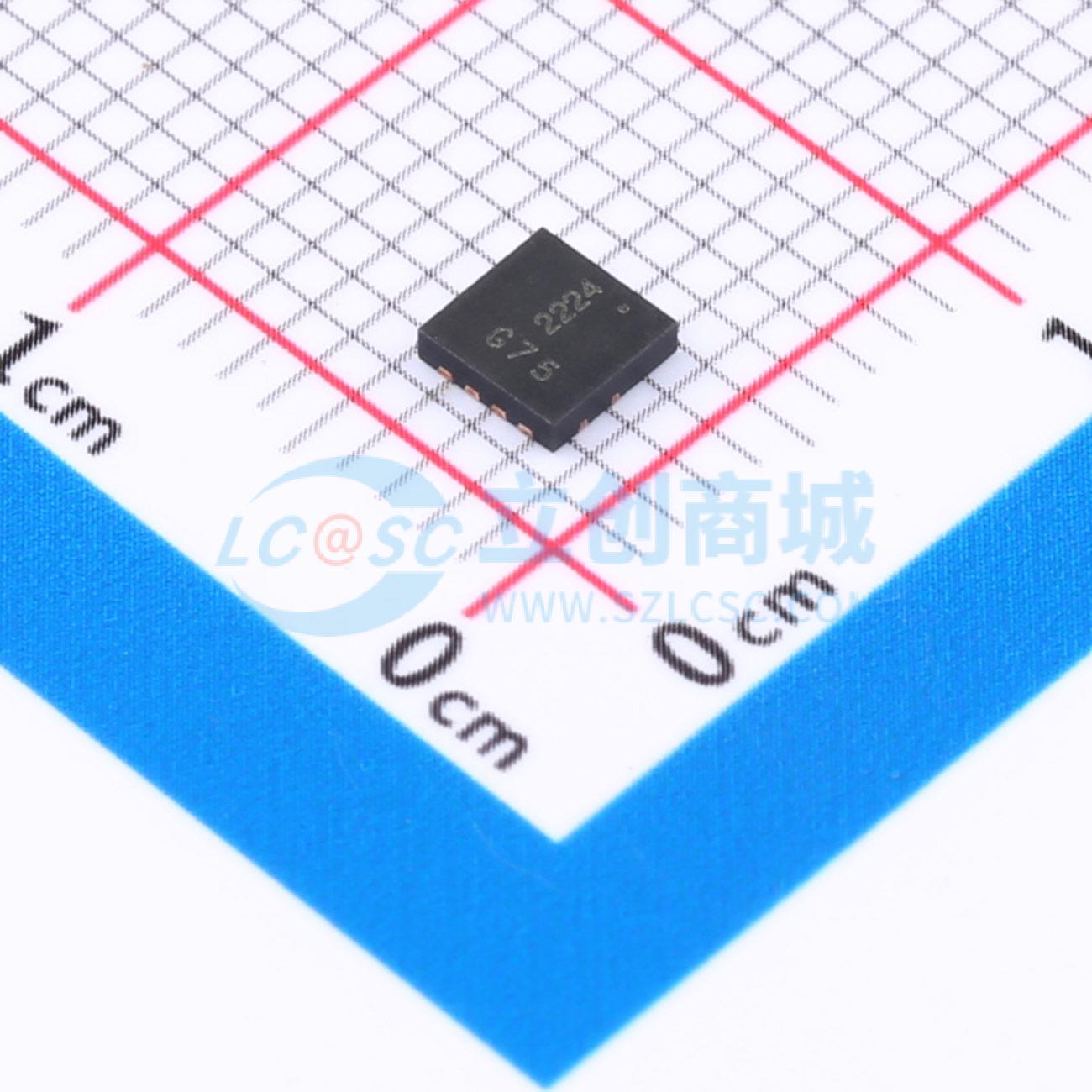

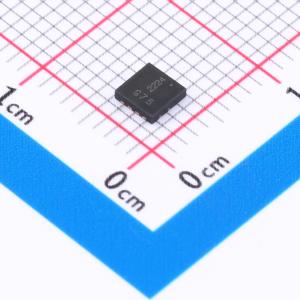

DMG7401SFG-13
1个P沟道 耐压:30V 电流:9.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该MOSFET旨在最大限度地降低导通电阻 (RDS(ON))，同时保持卓越的开关性能，非常适合高效电源管理应用。
- 品牌名称
- DIODES(美台)
- 商品型号
- DMG7401SFG-13
- 商品编号
- C5328783
- 商品封装
- PowerDI3333-8
- 包装方式
- 编带
- 商品毛重
- 0.174克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 9.8A | |
| 导通电阻(RDS(on)) | 13mΩ@10V | |
| 耗散功率(Pd) | 940mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | - | |
| 栅极电荷量(Qg) | 58nC@10V | |
| 输入电容(Ciss) | 2.987nF | |
| 反向传输电容(Crss) | 391pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
这款N沟道MOSFET专为提高使用同步或传统开关PWM控制器的DC/DC转换器的整体效率而设计。它针对低栅极电荷、低漏源导通电阻和快速开关速度进行了优化。
商品特性
- 低RDS(ON)—— 确保导通状态下的损耗最小化
- 小尺寸、热效率高的封装可实现更高密度的终端产品
- 仅占用SO - 8封装电路板面积的33%,可实现更小尺寸的终端产品
- 完全无铅且完全符合RoHS标准
- 无卤素和锑,是“绿色”器件
- 通过AEC - Q101标准认证,具备高可靠性
- 另有符合汽车应用标准的产品(DMG7401SFGQ),相关数据手册单独提供
应用领域
- 背光照明
- 电源管理功能
- DC - DC转换器
