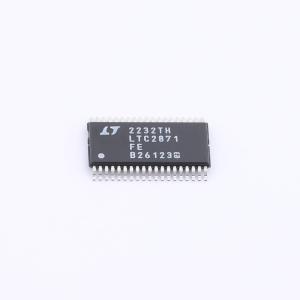

LTC2871IFE#PBF

具集成型终端的 RS232 / RS485 多协议收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具集成型终端的RS232/RS485多协议收发器
品牌名称: ADI(亚德诺)
商品型号: LTC2871IFE#PBF
商品编号: C580627
商品封装: TFSOP-38-EP-175mil
包装方式: 管装
商品毛重: 0.251克(g)

商品参数

商品概述

LTC2870/LTC2871是坚固的引脚可配置多协议收发器，支持RS232、RS485和RS422协议，采用单3V至5.5V电源供电。LTC2870可在共享I/O线上配置为两个RS232单端收发器或一个RS485差分收发器。LTC2871可对两条RS232收发器和一条RS485收发器进行独立控制，每条收发器都有专用I/O线。引脚控制的集成终端电阻便于接口重新配置，无需外部电阻和控制继电器。半双工开关支持四线和两线RS485配置。回环模式将驱动器输入导向接收器输出，以进行诊断自测试。RS485接收器每条总线最多支持256个节点，并具有针对浮空、短路或端接输入的完全故障安全操作功能。集成式DC/DC升压转换器使用一个2mm×1.6mm的小型电感器和一个电容器，无需使用多个电源来驱动RS232电平。

商品特性

一个RS485和两个RS232收发器
3V至5.5V电源电压
20Mbps RS485和500kbps RS232
自动选择集成式RS485（120Ω）和RS232（5kΩ）终端电阻
半/全双工RS485切换
高ESD：±26kV（LTC2870），±16kV（LTC2871）
逻辑回环模式
1.7V至5.5V逻辑接口
最多支持256个RS485节点
RS485接收器故障安全功能可避免UART锁定
LTC2870提供H级产品（-40℃至125℃）
提供28引脚4mm×5mm QFN和TSSOP封装（LTC2870），以及38引脚5mm×7mm QFN和TSSOP封装（LTC2871）

应用领域

软件可选RS232/RS485/RS422接口
销售点终端
电缆中继器
协议转换器

数据手册PDF

放大查看下载PDF

优惠活动

6折

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	20Mbps

	属性	参数值
	节点数	256
	静电保护	±16kV
	工作温度	-40℃~+85℃
	静态电流	3.3mA
	通讯模式	全双工；半双工
