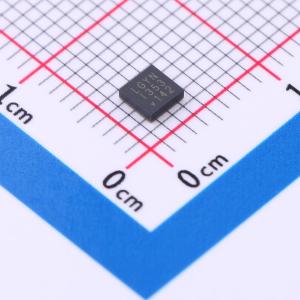

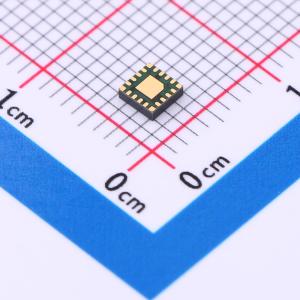

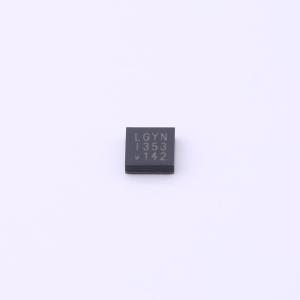

温馨提醒：图片仅供参考，商品以实物为准

LT8609SIV#PBF

42V、2A/3A峰值同步降压调节器，静态电流为2.5uA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具 2.5μA 静态电流的 42V、2A / 3A 峰值同步降压型稳压器
品牌名称: ADI(亚德诺)
商品型号: LT8609SIV#PBF
商品编号: C580305
商品封装: LQFN-16-EP(3x3)
包装方式: 托盘
商品毛重: 1.1克(g)

商品参数

商品概述

LT8609S 是一款紧凑、高效、高速的单片同步降压开关稳压器，其非开关静态电流仅为1.7µA。LT8609S 可以提供2A的连续电流，并且能够支持高达3A（<1秒）的峰值负载，适用于需要高瞬态负载的应用，如GSM收发器。集成了顶部和底部功率开关以及所有必要的电路，以尽量减少对外部元件的需求。低纹波突发模式操作能够在非常低的输出电流下保持高效率，同时将输出纹波控制在10mVP-P以下。SYNC引脚允许与外部时钟同步，或者对开关频率进行扩频调制，以实现低EMI运行。内部补偿结合峰值电流模式拓扑结构，可以使用小电感，并实现快速瞬态响应和良好的环路稳定性。EN/UV引脚具有精确的1V阈值，可用于编程输入电压欠压锁定或关闭LT8609S，使输入电源电流降至1µA。TR/SS引脚上的电容可编程启动期间的输出电压上升速率，而PG标志则指示当V_OUT处于编程输出电压的±8.5%范围内以及故障条件时的状态。LT8609S 采用小型16引脚3mm x 3mm LQFN封装。

商品特性

静音开关2架构
超低电磁干扰发射，适用于任何PCB
消除PCB布局敏感性
内部旁路电容器减少辐射电磁干扰
可选扩频调制
宽输入电压范围：3.0V至42V
超低静态电流突发模式操作：<2.5μA，调节12VIN至3.3VOUT
输出纹波<10mVP-P
高效2MHz同步操作：在1A、12VIN至5VOUT时效率>93%
最大连续输出2A，峰值瞬态输出3A
快速最小导通时间：45ns
可调节和可同步：200kHz至2.2MHz
允许使用小型电感器
低压差峰值电流模式操作
内部补偿
输出软启动和跟踪
小型16引脚3mm x 3mm LQFN封装
通过AEC-Q100认证，适用于汽车应用

应用领域

通用型降压
低电磁干扰降压

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~42V
	输出电压	-
	输出电流	3A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.7uA
	开关管(内置/外置)	内置
	输出类型	可调
