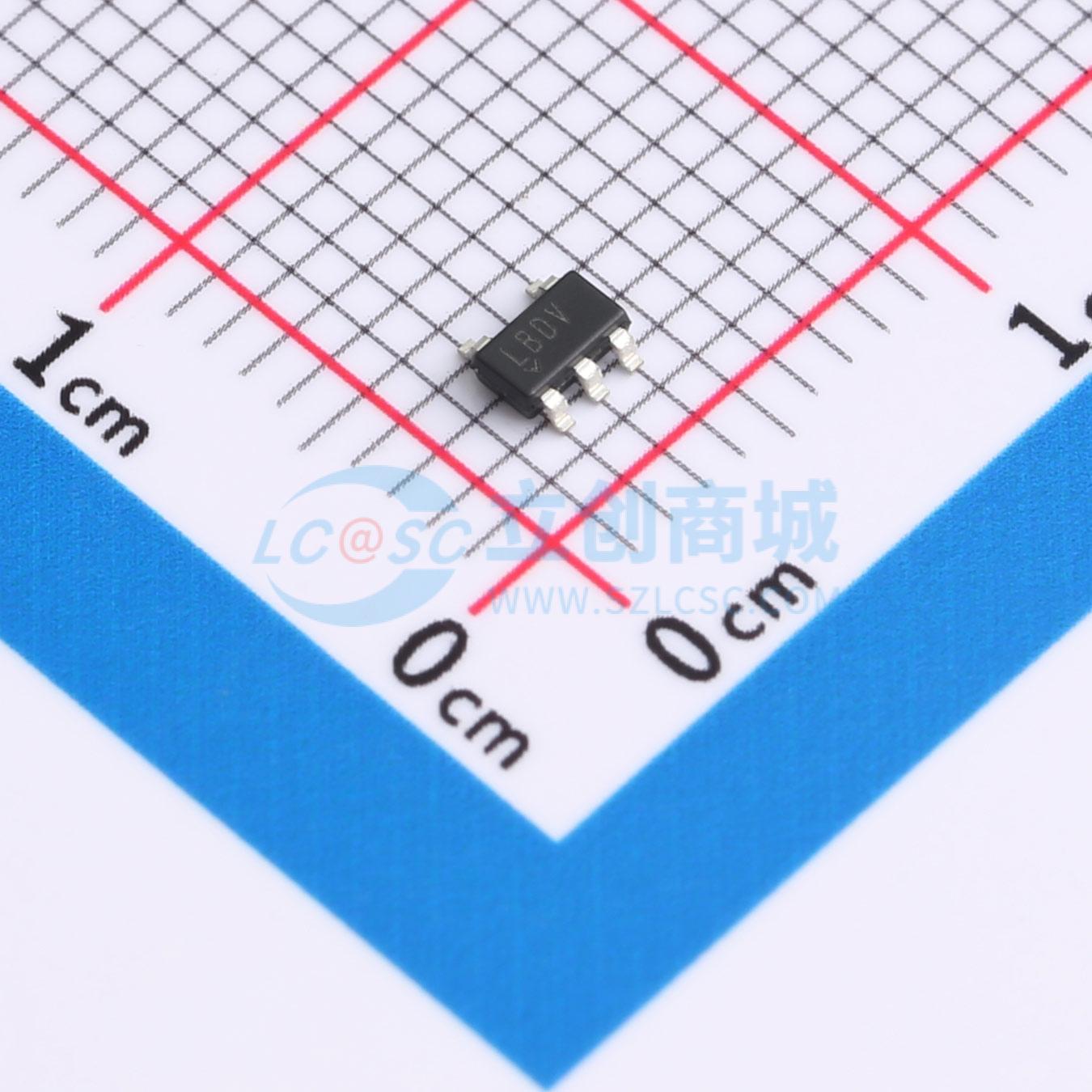

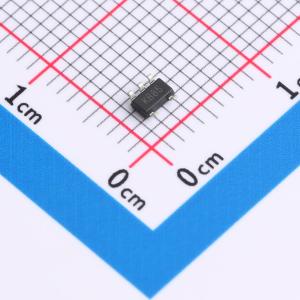

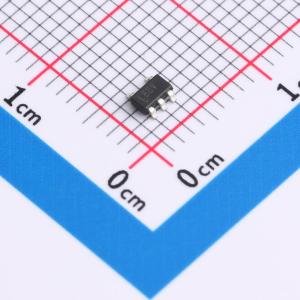

温馨提醒：图片仅供参考，商品以实物为准

LT6650CS5#TRMPBF

采用SOT-23 封装并具轨至轨缓冲放大器的微功率、400mV 基准

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT6650是一款微功耗、400mV低压基准源。该器件的电源电压范围为1.4V至18V，典型电流仅为5.6μA，非常适合用于低压系统、手持仪器和工业控制系统。只需两个电阻，内部缓冲放大器就能将400mV基准电压缩放至电源电压范围内的任意所需值
品牌名称: ADI(亚德诺)
商品型号: LT6650CS5#TRMPBF
商品编号: C580249
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.188克(g)

商品参数

商品概述

LT6650是一款微功耗、低压400mV基准电压源。该器件的工作电源电压范围为1.4V至18V，典型电流仅为5.6µA，非常适合低压系统、手持仪器和工业控制系统。只需两个电阻，内部缓冲放大器就可以将400mV基准电压缩放至电源电压范围内的任意所需值。该基准电压源经过封装后微调，以提高输出精度。在整个温度范围内，输出能够吸收和提供200µA的电流。静态功耗为28µW。使用1µF或更大的任何输出电容都能确保稳定性。 LT6650是采用5引脚SOT - 23封装的最低电压串联基准电压源。

商品特性

低静态电流：5.6µA（典型值）
宽电源电压范围：1.4V至18V
400mV基准电压，在5V电源下整个温度范围内最大精度为±1%
轨到轨缓冲放大器
在5V电源下400mV初始最大精度为0.5%
可配置为并联模式
可吸收和提供电流
宽工作温度范围：-40℃至125℃
输出电压可外部调节
低外形1mm 5引脚SOT - 23（ThinSOT）封装

应用领域

电池供电系统
手持仪器
工业控制系统
数据采集系统
负电压基准

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	1.4V~18V
	输出电压	400mV
	输出电流	200uA
	精度	±0.75%

	属性	参数值
	温度系数	30ppm/℃
	电压基准类型	串联
	静态电流(Iq)	5.6uA
	最小阴极电流调节	-
	噪声(0.1Hz-10Hz)	20uVp-p
	工作温度	-40℃~+70℃
