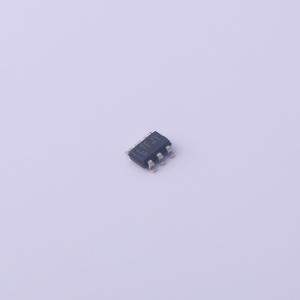

温馨提醒：图片仅供参考，商品以实物为准

LT6654AMPS6-2.5#TRMPBF

精密宽电源高输出驱动低噪声基准电压源

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 精准、宽电源范围、高输出驱动、低噪声基准
品牌名称: ADI(亚德诺)
商品型号: LT6654AMPS6-2.5#TRMPBF
商品编号: C580256
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.019克(g)

商品参数

商品概述

LT6654 是一个小型精密基准电压源系列，可提供高准确度、低噪声、低漂移、低压差和低功耗。能在高达 36V 的电压条件下运行，额定温度范围为 -55°C 至 125°C。一个缓冲输出可确保在低输出阻抗下 ±10mA 的输出驱动和精准的负载调整性能。上述诸多特性的组合使 LT6654 非常适合便携式设备、工业检测和控制以及汽车应用。 LT6654 在设计时运用了先进的制造技术和曲率补偿，旨在提供 10ppm/°C 的温度漂移和 0.05% 的初始准确度。低热迟滞确保了高准确度，而 1.6ppmP-P 的低噪声则最大限度地降低了测量的不确定性。由于 LT6654 还能够吸收电流，因此可以充当一个低功耗负基准电压源，其精准度与正基准电压源相同。 LT6654 基准电压源采用 6 引脚 SOT - 23 封装和 8 引脚 LS8 封装。LS8 是一个 5mm×5mm 表贴密封式封装，可提供出色的稳定性。

商品特性

低漂移：A 级：10ppm/°C（最大值）；B 级：20ppm/°C（最大值）
高准确度：A 级：±0.05%（最大值）；B 级：±0.10%（最大值）
低噪声：1.6ppmP - P（0.1Hz 至 10Hz）
宽电源电压范围（可达 36V）
低热迟滞：LS8 15ppm（ - 40°C 至 125°C）
长期漂移：(LS8) 15ppm/√kHr
电压调整率（最高 36V）：5ppm/V（最大值）
低压差电压：100mV（最大值）
灌电流和拉电流 ±10mA
10mA 时的负载调整率：8ppm/mA（最大值）
额定温度范围为 - 55°C 至 125°C
提供输出电压选项：1.25V、2.048V、2.5V、3V、3.3V、4.096V 和 5V
薄型 (1mm) ThinSOT 封装和 5mm×5mm 表贴密封式封装

应用领域

汽车控制和监视
高温工业
高分辨率数据采集系统
仪器仪表与过程控制
精准稳压器
医疗设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	3V~36V
	输出电压	2.5V
	输出电流	10mA
	精度	±0.05%

	属性	参数值
	温度系数	10ppm/℃
	电压基准类型	串联
	静态电流(Iq)	600uA
	噪声(0.1Hz-10Hz)	1.5ppmp-p
	噪声(10Hz-10kHz)	2ppmrms
	工作温度	-55℃~+125℃@(Ta)
