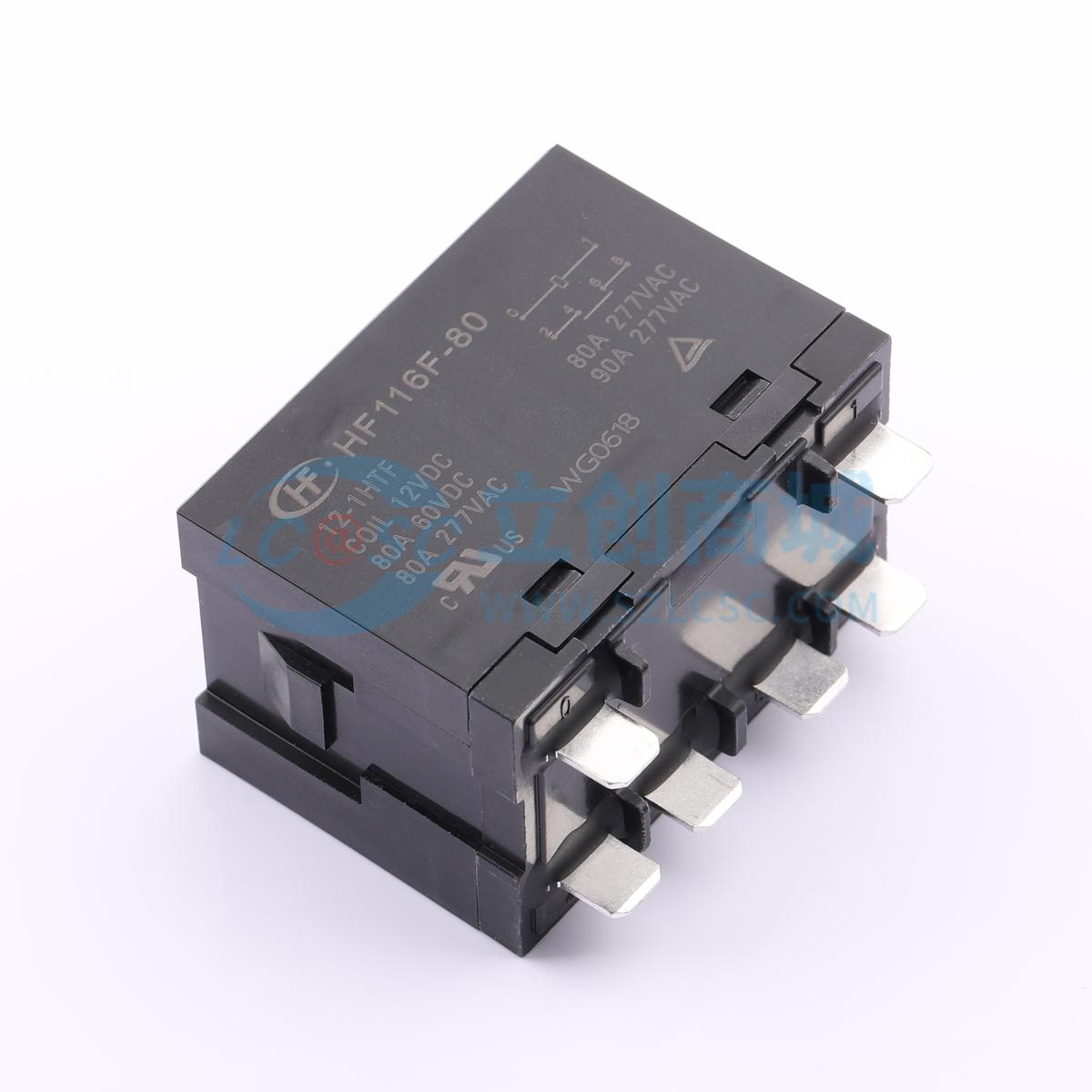

HF116F-80/12-1HTF
HF116F-80/12-1HTF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- HF(宏发)
- 商品型号
- HF116F-80/12-1HTF
- 商品编号
- C5322128
- 商品封装
- 插件,32.9x50.5mm
- 包装方式
- 托盘
- 商品毛重
- 116.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 12V | |
| 触点形式 | 一组常开:1A(单刀单掷-常开) | |
| 引脚数 | 6 | |
| 触点容量(电阻负载) | 80A@60VDC；80A@250VAC | |
| 最大切换电压 | 277V@AC；60V@DC | |
| 额定线圈功率 | 3.2W | |
| 触点材料 | AgSnO2 | |
| 最大切换电流 | 90A |
| 属性 | 参数值 | |
|---|---|---|
| 线圈类型 | 无极性-单线圈 | |
| 线圈电阻 | 45Ω | |
| 接触电阻 | 10mΩ | |
| 动作时间 | 30ms | |
| 释放时间 | 30ms | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 50.5mm | |
| 宽度 | 32.9mm | |
| 高度 | 36mm |
商品特性
- 80A开关能力
- 适用于太阳能光伏逆变器
- 适用于UPS
- 3mm触点间隙（符合欧洲光伏标准VDE0126，符合IEC 62109-2-2011）
- 4kV介电强度（线圈与触点之间）
- UL绝缘系统：F级
