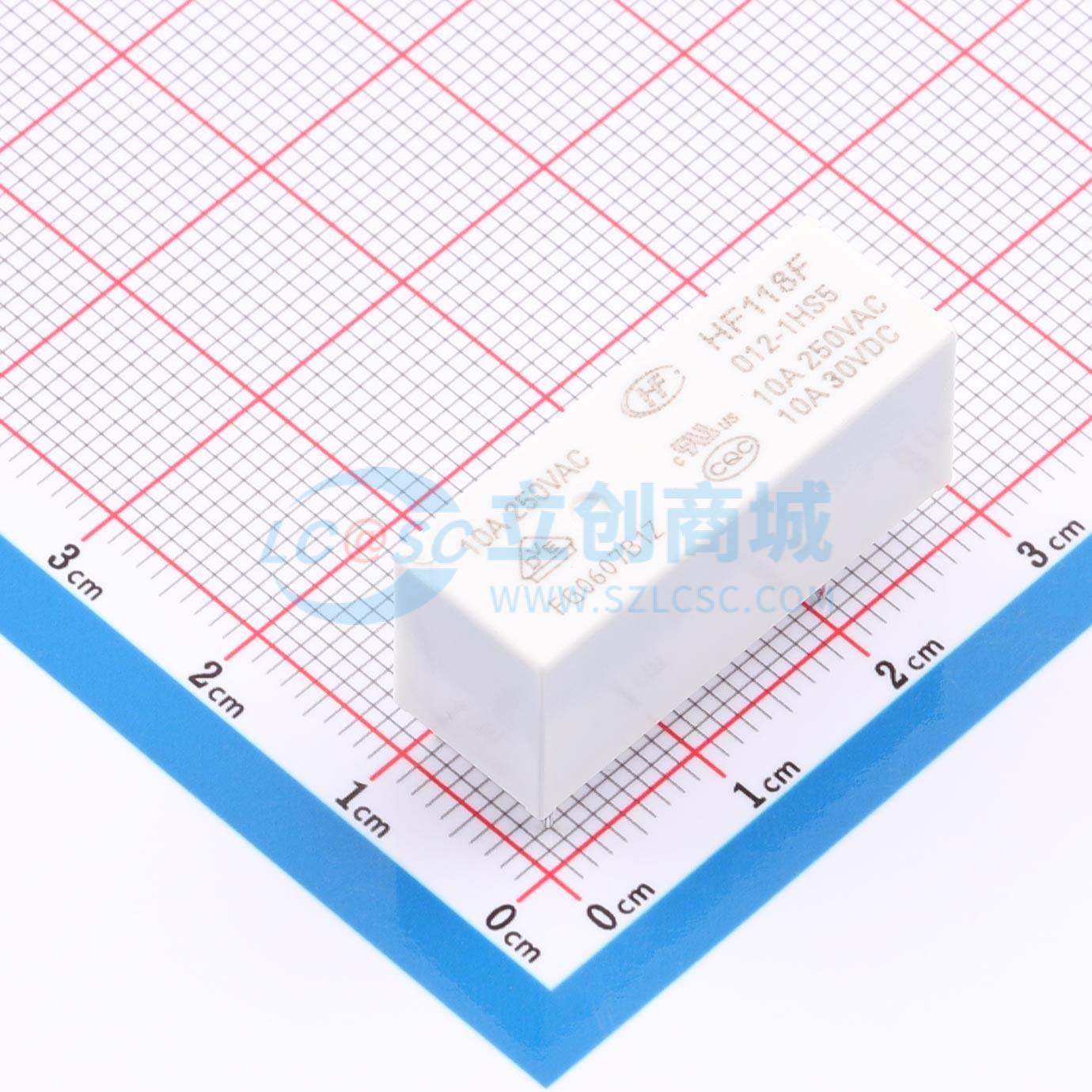

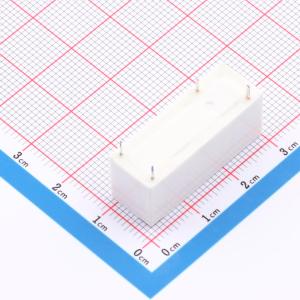

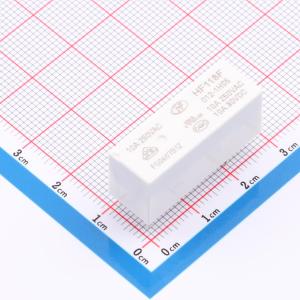

HF118F/012-1HS5
HF118F/012-1HS5
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- HF(宏发)
- 商品型号
- HF118F/012-1HS5
- 商品编号
- C5322261
- 商品封装
- 插件,10.1x28.5mm
- 包装方式
- 管装
- 商品毛重
- 11.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 12V | |
| 触点形式 | 一组常开:1A(单刀单掷-常开) | |
| 引脚数 | 4 | |
| 触点容量(电阻负载) | 10A@250VAC；10A@30VDC | |
| 最大切换电压 | 440V@AC；125V@DC | |
| 额定线圈功率 | 220mW | |
| 触点材料 | AgSnO2 | |
| 最大切换电流 | 10A |
| 属性 | 参数值 | |
|---|---|---|
| 线圈类型 | 无极性-单线圈 | |
| 线圈电阻 | 620Ω | |
| 接触电阻 | 100mΩ | |
| 动作时间 | 10ms | |
| 释放时间 | 5ms | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 28.5mm | |
| 宽度 | 10.1mm | |
| 高度 | 12.5mm |
商品特性
- 10A开关能力
- 5kV介电强度（线圈与触点之间）
- 低高度：12.5 mm
- 爬电距离 >8mm
- 符合VDE 0700、0631加强绝缘标准
- 产品符合IEC 60335-1标准
- UL绝缘系统：F级
- 提供插座
- 提供塑料密封和防助焊剂类型
- 提供通孔回流焊版本
