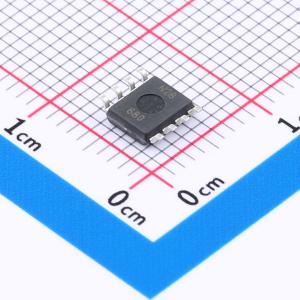

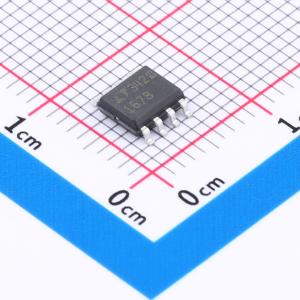

温馨提醒：图片仅供参考，商品以实物为准

LT1678CS8#PBF

双通道、低噪声、轨至轨、精准型运算放大器

品牌名称: ADI(亚德诺)
商品型号: LT1678CS8#PBF
商品编号: C579812
商品封装: SO-8
包装方式: 管装
商品毛重: 0.08克(g)

商品参数

	属性	参数值
	商品目录	精密运放
	放大器数	双路
	单电源电压	2.7V~36V
	输入失调电压(Vos)	35uV
	输入失调电压温漂(Vos TC)	400nV/℃
	增益带宽积(GBW)	20MHz
	轨到轨	轨到轨输入,轨到轨输出
	压摆率(SR)	6V/us

	属性	参数值
	共模抑制比(CMRR)	120dB
	输入电压噪声密度(eN)	3.9nV/√Hz@1kHz
	输入偏置电流(Ib)	2nA
	静态电流(Iq)	2mA
	输出电流	35mA
	工作温度	-40℃~+85℃
	功能特性	反相位输入保护

商品概述

LT1678/LT1679 是双/四轨到轨运算放大器，兼具低噪声和高精度特性：3.9nV/√Hz 的宽带噪声、4Hz 的 1/f 转折频率以及 0.1Hz 至 10Hz 频段 90nV 的峰峰值噪声，同时具备出色的精度：最大失调电压为 100μV，共模抑制比和电源抑制比大于 100dB，增益带宽积为 20MHz。LT1678/LT1679 可为低至 3V 的单电源应用提供高精度和低噪声性能。输入范围超出电源电压 100mV 且无相位反转，输出可在距任一电源轨 170mV 范围内摆动。 LT1678/LT1679 采用 SO-8 和 SO-14 封装。还提供了全套匹配规格，便于其在依赖匹配的应用中使用，例如双运放仪表放大器设计。LT1678/LT1679 适用于 ±15V 电源电压、单 5V 电源以及单 3V 电源。

商品特性

轨到轨输入和输出
100% 经过测试的低电压噪声：1kHz 时典型值为 3.9nV/√Hz，1kHz 时最大值为 5.5nV/√Hz
2.7V 至 36V 单电源供电
失调电压：最大 100μV
低输入偏置电流：最大 20nA
高开环电压增益：最小 3V/μV，RL = 10k
高共模抑制比：最小 100dB
高电源抑制比：最小 106dB
增益带宽积：20MHz
工作温度范围：-40°C 至 85°C
匹配规格
无相位反转
8 引脚 SO 和 14 引脚 SO 封装

应用领域

应变计放大器
便携式麦克风
电池供电的轨到轨仪器仪表
低噪声信号处理
微伏精度阈值检测
红外探测器
带屏蔽驱动的仪表放大器
