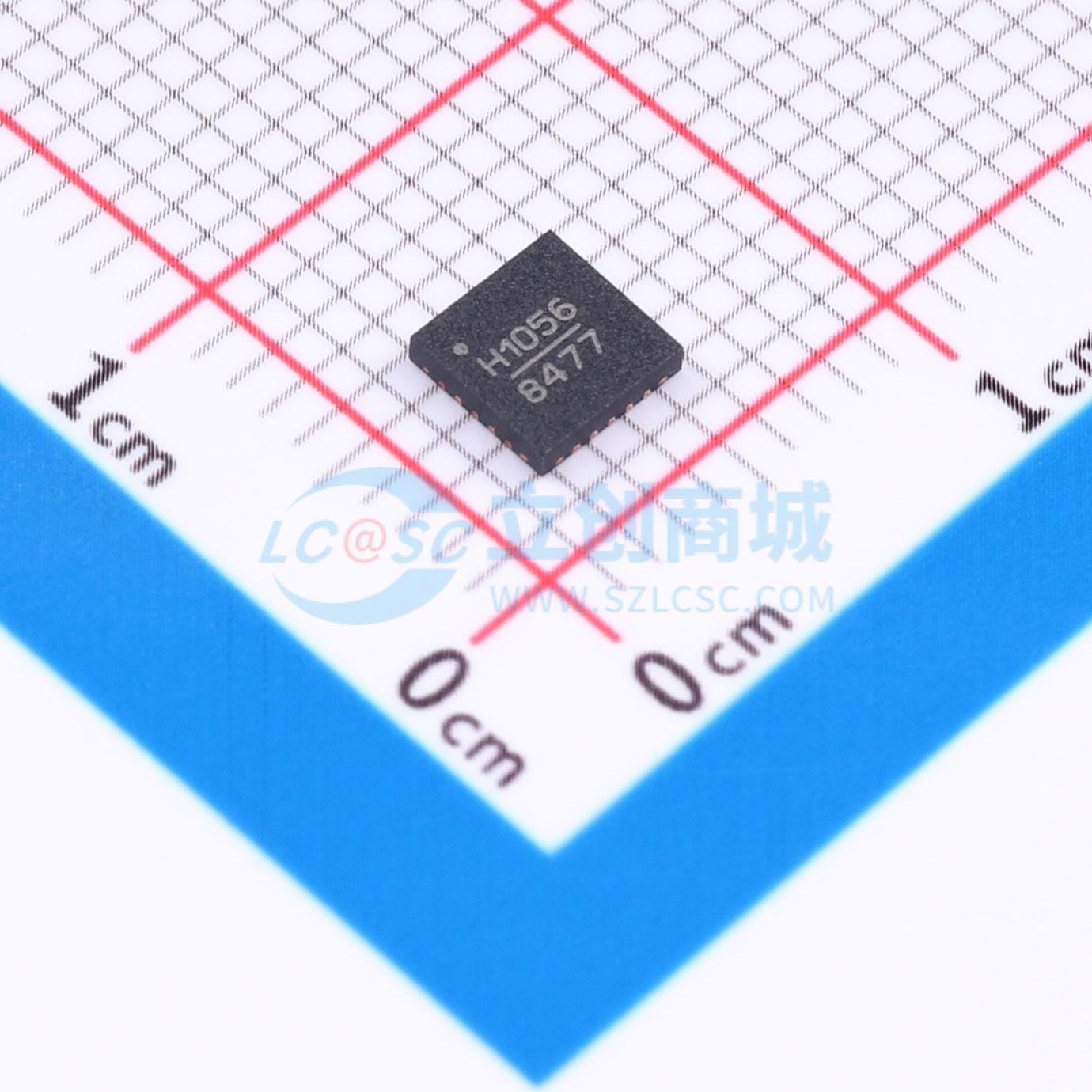

温馨提醒：图片仅供参考，商品以实物为准

HMC1056LP4BE

GaAs MMIC I/Q混频器，8 - 12 GHz

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HMC1056LP4BE 是一款紧凑型 I/Q MMIC 混频器，采用无铅 SMT 封装，可作为镜像抑制混频器或单边带上变频器使用。该混频器利用两个标准的 Hittite 双平衡混频器单元和一个 90 度混合器，采用 GaAs Schottky 二极管工艺制造。
品牌名称: ADI(亚德诺)
商品型号: HMC1056LP4BE
商品编号: C579527
商品封装: QFN-20-EP(4x4)
包装方式: 编带
商品毛重: 0.163282克(g)

商品参数

商品概述

HMC1056LP4BE是一款紧凑型I/Q MMIC混频器，采用无引脚“Pb free”SMT封装，可以用作镜像抑制混频器或单边带上变频器。该混频器利用两个标准的Hittite双平衡混频器单元和一个在GaAs肖特基二极管工艺中制造的90度混合器。使用低频正交混合器产生了100MHz LSB中频输出。与混合式镜像抑制混频器和单边带上变频器组件相比，该产品体积更小。HMC1056LP4BE无需打线键合，并允许使用表面贴装制造技术。

应用领域

点对点和点对多点无线电
卫星通信
传感器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/圆盘，最小起订量 1 个)

个

起订量：1 个50个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	RF混频器
	RF频率范围	8GHz~12GHz
	IF频率范围	0MHz~4GHz
	LO频率范围	8GHz~12GHz
	IP3	18dBm

	属性	参数值
	隔离度(L-R)	40dB
	隔离度(L-I)	40dB
	增益/损耗	11dB
	工作温度	-40℃~+85℃
