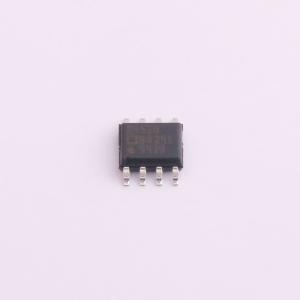

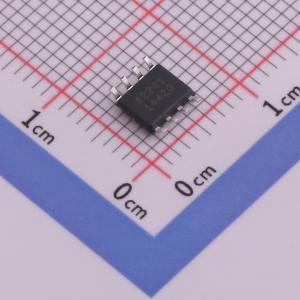

温馨提醒：图片仅供参考，商品以实物为准

ADR4520BRZ-R7

超低噪声、高精度基准电压源

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADR4520/ADR4525/ADR4530/ADR4533/ADR4540/ADR4550器件均为高精度、低功耗、低噪声基准电压源，最大初始误差为±0.02%，并具有出色的温度稳定性和低输出噪声。该系列基准电压源使用创新的内核拓扑结构来实现高精度，同时提供业界领先的温度稳定性和噪声性能。器件的低热致输出电压迟滞和低长期输出电压漂移也提高了时间和温度变化下的系统精度。
品牌名称: ADI(亚德诺)
商品型号: ADR4520BRZ-R7
商品编号: C579305
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.179148克(g)

商品参数

商品概述

ADR4520/ADR4525/ADR4530/ADR4533/ADR4540/ADR4550器件均为高精度、低功耗、低噪声基准电压源，最大初始误差为±0.02%，并具有出色的温度稳定性和低输出噪声。该系列基准电压源使用创新的内核拓扑结构来实现高精度，同时提供业界领先的温度稳定性和噪声性能。器件的低热致输出电压迟滞和低长期输出电压漂移也提高了时间和温度变化下的系统精度。 950μA的最大工作电流和300mV的最大低压差使该器件最适合便携式设备。 ADR4520/ADR4525/ADR4530/ADR4533/ADR4540/ADR4550系列基准电压源分别采用8引脚SOIC封装，可提供较宽的输出电压范围，所有器件的额定温度范围均为 - 40°C至 +125°C扩展工业温度范围。ADR4525W提供8引脚SOIC封装，符合汽车应用标准。

商品特性

最大温度系数 (TCV_OUT) 1 ppm/°C (C级0°C至+70°C) 2 ppm/°C (B级 - 40°C至+125°C)
输出噪声（0.1Hz至10Hz）：1μVₚ₋ₚ（V_OUT为2.048V（典型值）时）
初始输出电压误差：B级：±0.02%（最大值）
输入电压范围：3V至15V
工作温度：A级和B级： - 40°C至 +125°C；C级：0°C至 +70°C
输出电流：+10mA拉电流 / - 10mA灌电流
低静态电流：950μA（最大值）
低压差：300mV (2mA，V_OUT ≥ 3V)
8引脚SOIC封装
通过汽车应用认证
长期漂移：51ppm（典型值）/4500小时

应用领域

精密数据采集系统
高分辨率数据转换器
高精度测量器件
工业仪器仪表
医疗设备
汽车电池监控

数据手册PDF

放大查看下载PDF

优惠活动

9.6折

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交13单

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	3V~15V
	输出电压	2.048V
	输出电流	10mA
	精度	±0.02%

	属性	参数值
	温度系数	2ppm/℃
	电压基准类型	串联
	静态电流(Iq)	950uA
	噪声(0.1Hz-10Hz)	1uVp-p
	工作温度	-40℃~+125℃@(Ta)
