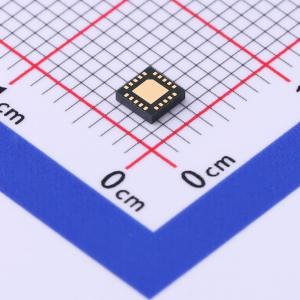

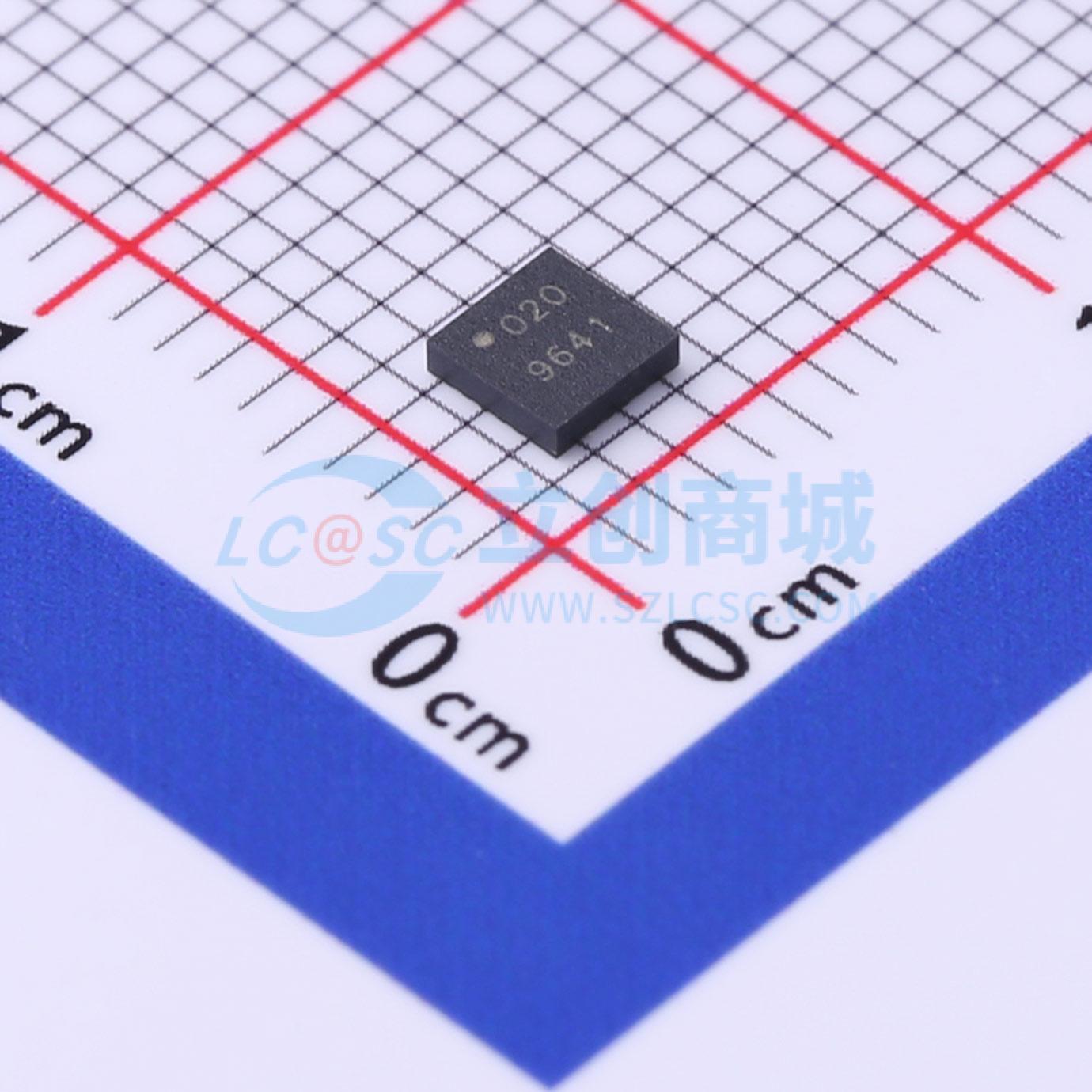

温馨提醒：图片仅供参考，商品以实物为准
ADRF5020BCCZN
100MHz至30GHz宽带单刀双掷射频开关
- 描述
- ADRF5020是一款采用硅工艺制造的通用单刀双掷（SPDT）开关，具有超宽频带（100MHz至30GHz）、低插入损耗和高隔离度的特点。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADRF5020BCCZN
- 商品编号
- C579310
- 商品封装
- LGA-20(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.466克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | 100MHz~30GHz | |
| 隔离度 | 60dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 2dB | |
| 工作电压 | 3V~5.4V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 超宽带频率范围：100 MHz 至 30 GHz
- 无反射 50 Ω 设计
- 低插入损耗：2.0 dB 至 30 GHz
- 高隔离度：60 dB 至 30 GHz
- 高输入线性度 1 dB 压缩点 (P1dB)：典型值 28 dBm
- 三阶截点 (IP3)：典型值 52 dBm
- 高功率处理能力 通过路径 24 dBm 终端路径 24 dBm
- ESD 敏感度：Class 1，1 kV 人体模型 (HBM)
- 20 引脚，3 mm x 3 mm，栅格阵列封装
- 无低频杂散
- 射频 (RF) 稳定时间（至最终 RF 输出的 0.1 dB）：15 ns
应用领域
- 测试设备
- 微波无线电和甚小口径终端（VSATs）
- 宽带电信系统
