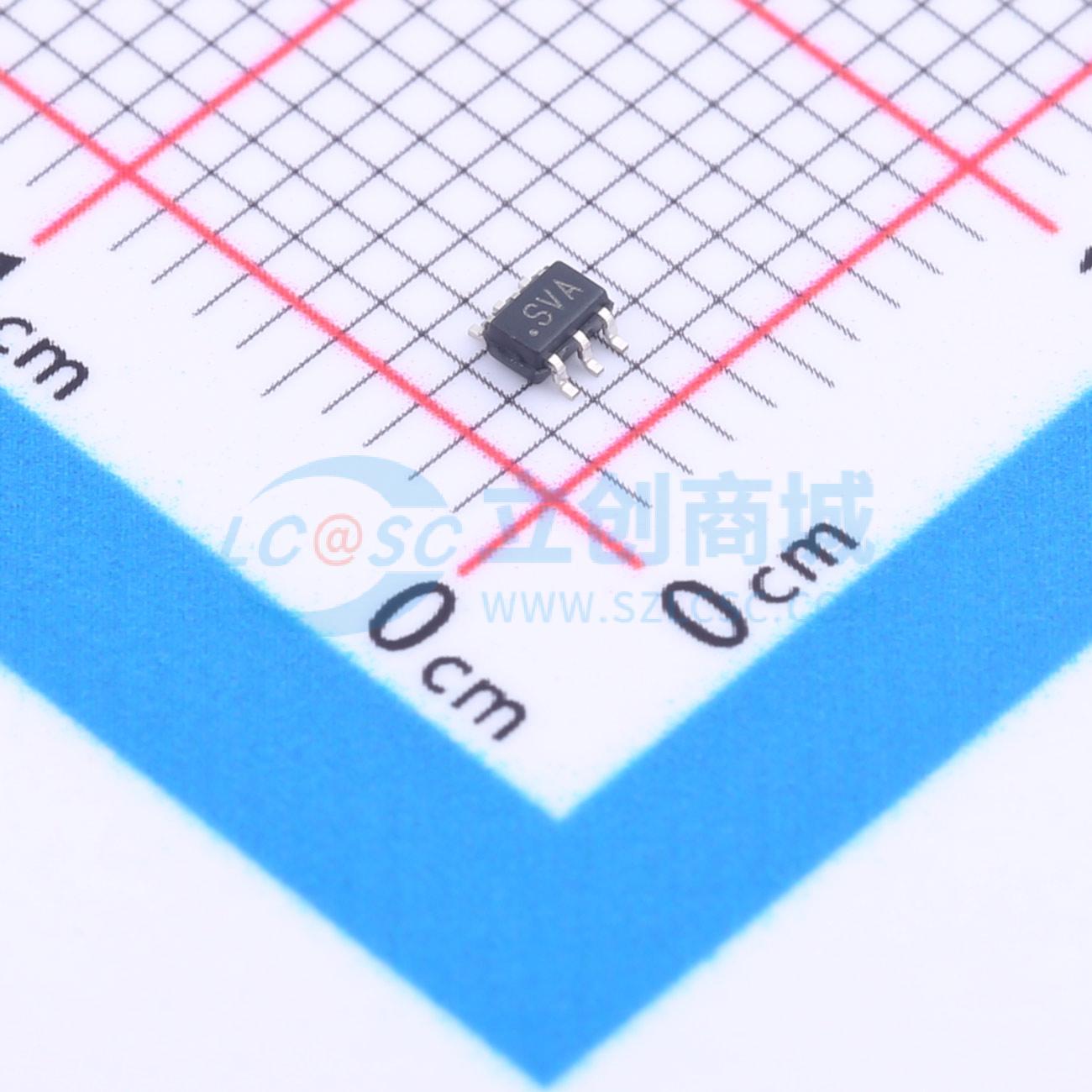

温馨提醒：图片仅供参考，商品以实物为准

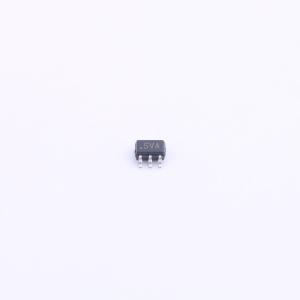

ADG841YKSZ-500RL7
单刀单掷开关
- 描述
- 低电压CMOS设备，包含一个单刀单掷(SPST)开关。工作电压范围为1.65V至3.6V，具有极低的导通电阻。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADG841YKSZ-500RL7
- 商品编号
- C579120
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.186克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 单刀单掷(SPST)-常开 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~3.6V | |
| 导通时间(ton) | 10.5ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 280mΩ | |
| 关闭时间(toff) | 14ns | |
| 工作温度 | -40℃~+125℃ | |
| 带宽 | 21MHz |
商品概述
ADG841和ADG842是低压CMOS器件，包含一个单刀单掷（SPST）开关。ADG841在逻辑1输入时闭合，ADG842在逻辑1输入时断开。这些器件在整个温度范围内提供低于0.48 Ω的超低导通电阻。ADG841/ADG842针对3.3 V、2.5 V和1.8 V电源工作进行了全面规格设计。 每个开关导通时在两个方向上的导通性能相同，并且输入信号范围可扩展至电源电压。ADG841/ADG842具有先断后通的开关动作。 ADG841/ADG842采用6引脚SC70封装。
商品特性
- 超低导通电阻：125℃时典型值为0.28 Ω，最大值为0.48 Ω
- 出色的音频性能，超低失真：导通电阻平坦度典型值为0.025 Ω，最大值为0.052 Ω
- 1.65 V至3.6 V单电源供电
- 高载流能力：连续电流300 mA，峰值电流500 mA
- 汽车级温度范围：-40℃至+125℃
- 轨到轨操作
- 典型功耗(<0.01 μW)
应用领域
- 手机
- 个人数字助理（PDA）
- MP3播放器
- 电源路由
- 电池供电系统
- 通信系统
- 调制解调器
- PCMCIA卡
