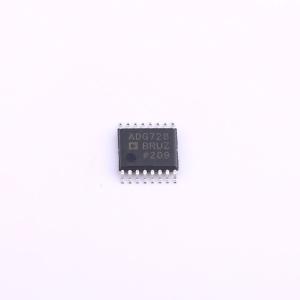

ADG728BRUZ-REEL7

单8通道矩阵开关 ADG728

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADG728 是一个8通道矩阵开关，具有2线串行控制接口。适用于数据采集系统、通信系统、音频和视频切换等应用。
品牌名称: ADI(亚德诺)
商品型号: ADG728BRUZ-REEL7
商品编号: C579101
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

ADG728和ADG729是具有串行控制双线接口的CMOS模拟矩阵开关。ADG728是一款8通道矩阵开关，而ADG729是一款双4通道矩阵开关。开关之间的导通电阻紧密匹配，并且在整个信号范围内非常平坦。这些器件作为多路复用器、解复用器或开关阵列都能良好工作，输入信号范围可扩展至电源电压。 ADG728和ADG729采用与I²C接口标准兼容的双线串行接口。两者均有两个外部地址引脚（A0和A1），用户可通过它们设置7位从地址的低2位。每种器件最多可将四个连接到同一总线上。ADG728还有一个RESET引脚，若不使用，应将其拉高。每个通道由一个8位字中的一位控制，这意味着这些器件可用于多种不同配置；在任何时候，所有通道、部分通道或无通道均可导通。器件上电时，所有开关将处于关断状态，内部移位寄存器将全为零。所有通道均具有先断后通的开关动作，可防止切换通道时出现瞬间短路。 ADG728和ADG729采用16引脚TSSOP封装。

商品特性

双线串行接口
2.7 V至5.5 V单电源供电
2.5 Ω导通电阻
0.75 Ω导通电阻平坦度
100 pA泄漏电流
单8选1矩阵开关ADG728
双4选1矩阵开关ADG729
上电复位
小型16引脚TSSOP封装
符合汽车应用要求

应用领域

数据采集系统
通信系统
继电器替代
音频和视频切换
自动测试设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	8:1
	通道数	-
	工作电压	2.7V~5.5V
	导通时间(ton)	95ns

	属性	参数值
	导通电阻(Ron)	2.5Ω
	关闭时间(toff)	85ns
	工作温度	-40℃~+85℃
	导通电容(Con)	96pF
	带宽	65MHz
