温馨提醒：图片仅供参考，商品以实物为准

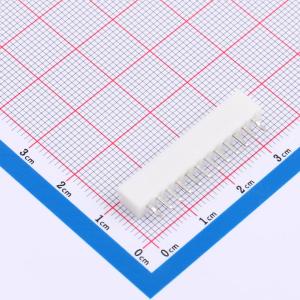

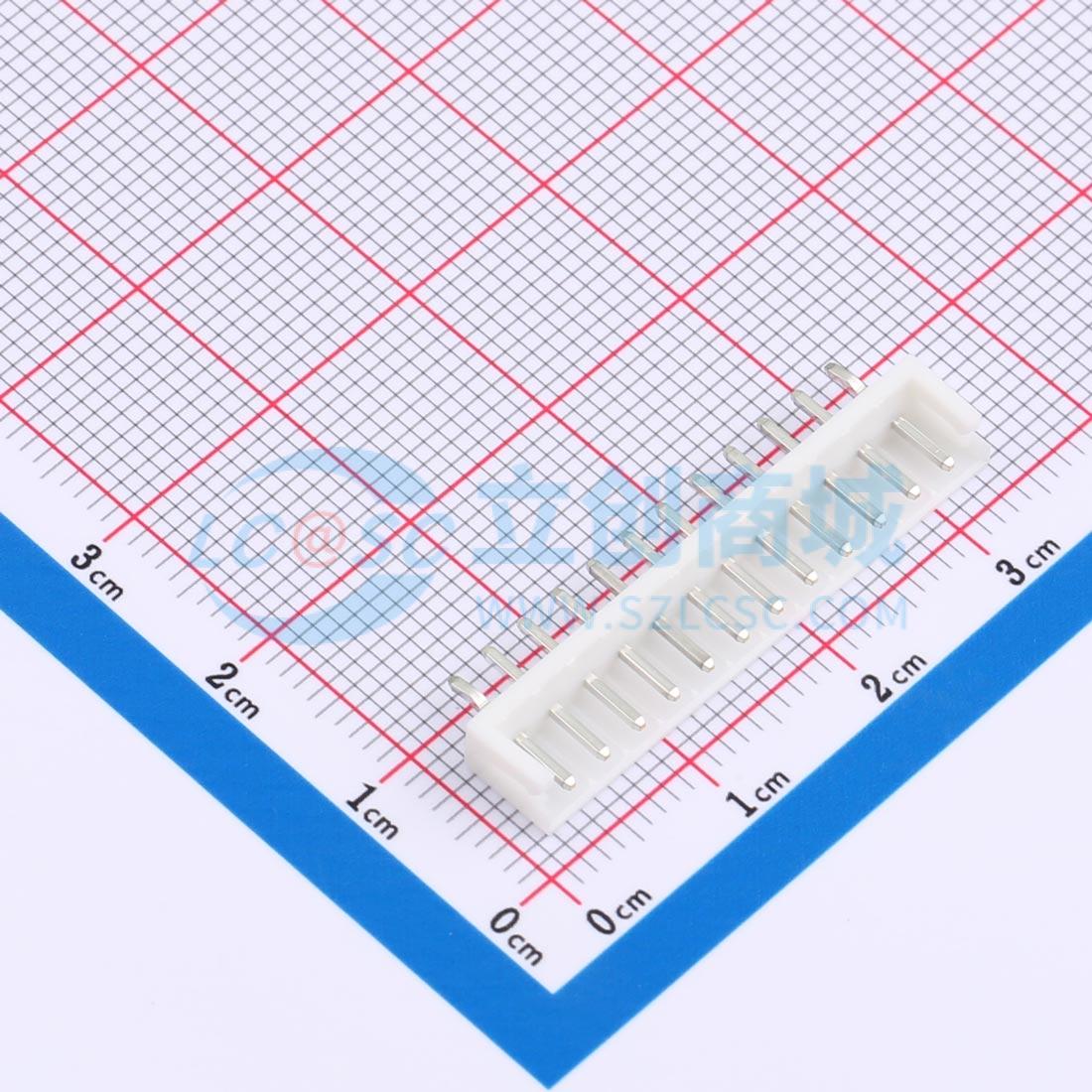

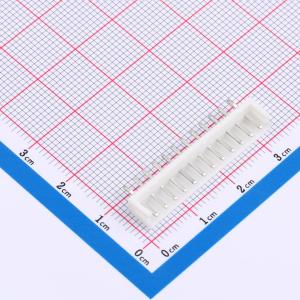

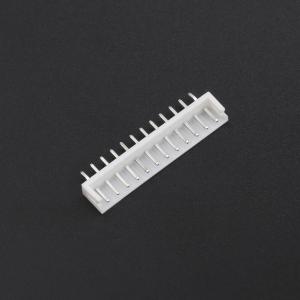

B12B-EH(LF)(SN)
1x12P 间距:2.5mm 直插 系列:EH
- 描述
- 2.5mm间距可断开压接式连接器,是最薄的2.5mm间距连接器,安装后高度为8.1mm,宽度为3.8mm。它旨在满足内部电线与印刷电路板的高密度连接需求,结构紧凑、可靠性高且成本低。
- 品牌名称
- JST
- 商品型号
- B12B-EH(LF)(SN)
- 商品编号
- C5308729
- 商品封装
- 插件,P=2.5mm
- 包装方式
- 盒装
- 商品毛重
- 0.696克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x12P | |
| 间距 | 2.5mm | |
| 安装方式 | 直插 | |
| 参考系列 | EH | |
| 总PIN数 | 12P | |
| 排数 | 1 | |
| 每排PIN数 | 12 | |
| 行距 | - | |
| 额定电流 | 3A | |
| 触头材质 | 黄铜 |
| 属性 | 参数值 | |
|---|---|---|
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 250V | |
| 塑料材质 | PA66 | |
| 阻燃等级 | UL94V-0 | |
| 附加特征 | 打K脚 | |
| 颜色 | 白色 | |
| Z轴-板上高度 | 6mm | |
| X轴-板上底边长度(间距线) | 32.5mm | |
| Y轴-板上底边宽度 | 3.8mm |
