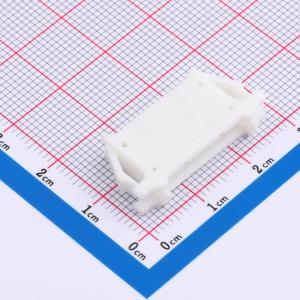

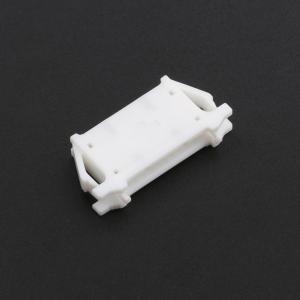

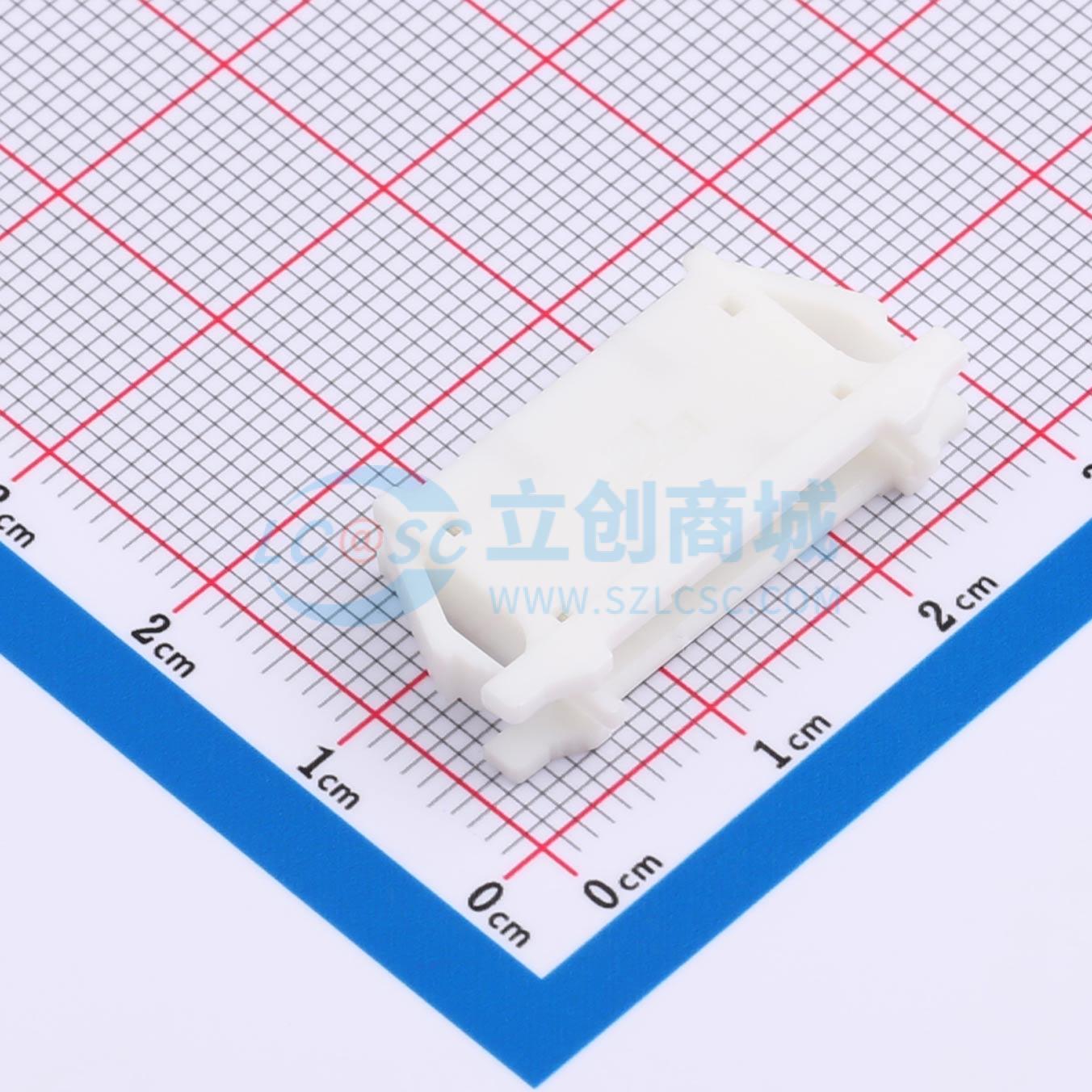

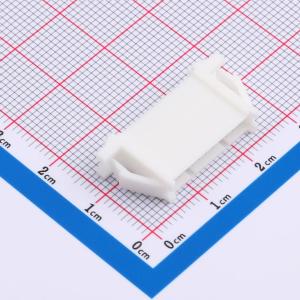

BU11P-TZ-S(LF)(SN)
1x11P 间距:1.5mm 直插
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 基于 1.5 mm 间距 CZ 连接器,用于制作双列插座连接器的支架,以及双列 PC 板/单排和双排线对线连接的插头,可支持简化复杂线束的制造和提高 PCB 上的安装密度。
- 品牌名称
- JST
- 商品型号
- BU11P-TZ-S(LF)(SN)
- 商品编号
- C5308786
- 商品封装
- P=1.5mm
- 包装方式
- 盒装
- 商品毛重
- 1.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x11P | |
| 间距 | 1.5mm | |
| 安装方式 | 直插 | |
| 总PIN数 | 11P | |
| 排数 | 1 | |
| 每排PIN数 | 11 | |
| 额定电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 触头材质 | 铜合金 | |
| 触头镀层 | 锡 | |
| 额定电压 | 100V | |
| 颜色 | 白色 | |
| Z轴-板上高度 | 10.6mm | |
| X轴-板上底边长度(间距线) | 19.4mm | |
| Y轴-板上底边宽度 | 4.1mm |
商品概述
基于1.5mm间距的CZ连接器，用于将该插座连接器制成双排的固定座，以及用于双排PCB板的插头/单排和双排线对线连接，可支持复杂线束制造的合理化和PCB上的高密度安装。
商品特性
- CZ连接器：
- 抗扭曲结构
- 紧凑且低矮外形
- CZW连接器：
- 低插入力
- 锁定结构（单侧防锁结构）
- CZH/CZHW连接器：
- 外壳锁扣
- 互换性
- TZ/TZW连接器：
- TZ连接器适用于单排连接，而TZW连接器适用于双排连接。适用于广泛的面板厚度
- 面板锁部分的设计可防止在安装到面板之前电线被卡住
