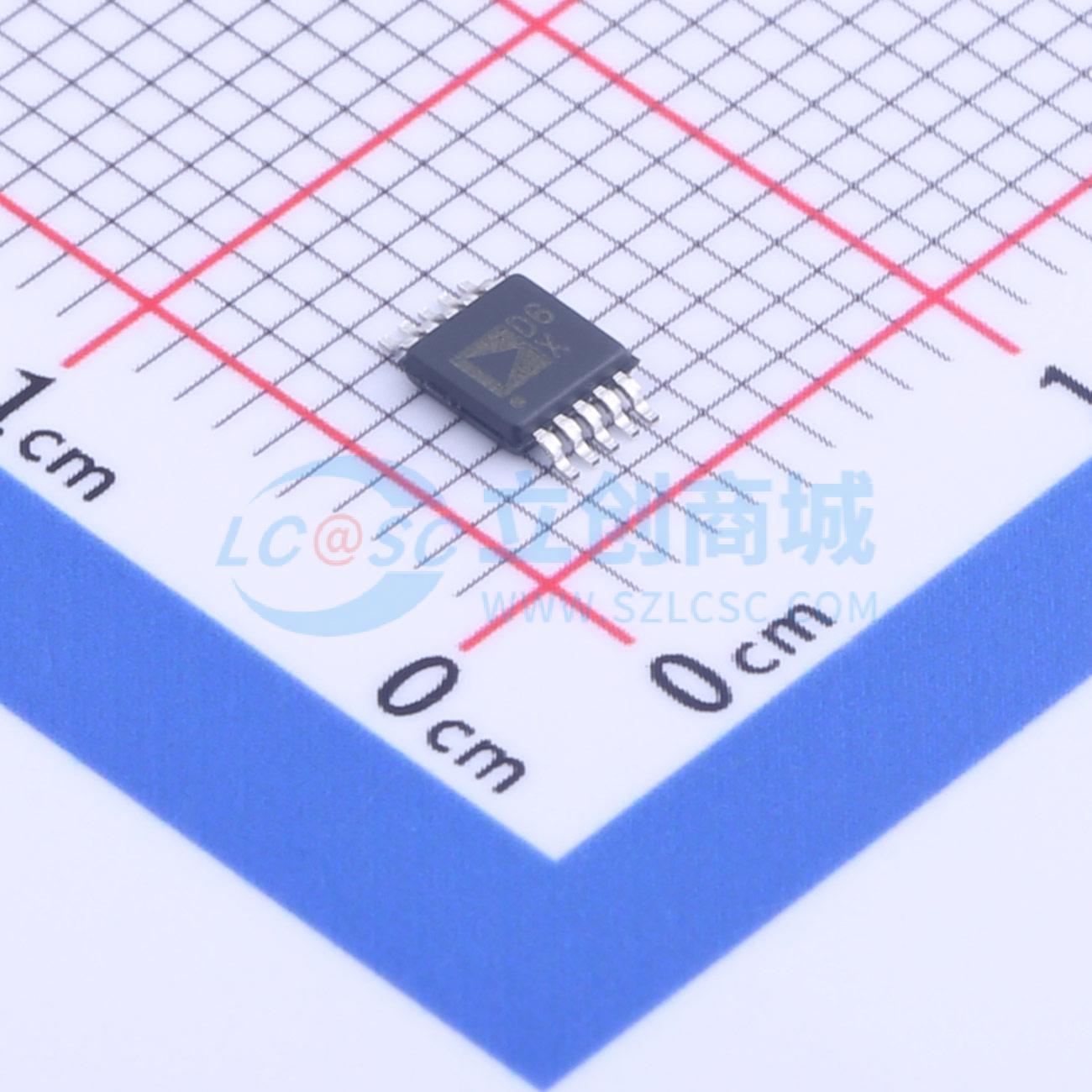

温馨提醒：图片仅供参考，商品以实物为准
AD5444YRMZ-REEL7
12/14位高带宽乘法DAC带串行接口
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 12/14位高带宽串行接口乘法DAC
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD5444YRMZ-REEL7
- 商品编号
- C578202
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 12位 | |
| 通道数 | 1 | |
| 接口类型 | SPI；QSPI | |
| 工作电压 | 2.5V~5.5V | |
| 稳定时间 | 110ns | |
| 输出类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 0.5LSB | |
| 工作温度 | -40℃~+125℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 外置 | |
| 数据速率 | 2.7MHz | |
| 静态电流 | 400nA |
商品概述
AD5444/AD5446是CMOS 12位和14位电流输出数模转换器（DAC）。这些器件采用2.5 V至5.5 V单电源供电，适用于电池供电及其他应用。 由于采用了CMOS亚微米制造工艺，这些器件具备出色的4象限乘法特性，带宽高达12 MHz。 这些DAC采用双缓冲三线串行接口，与SPI、QSPI、MICROWIRE和大多数DSP接口标准兼容。上电时，内部移位寄存器和锁存器被填充为0，DAC输出为零刻度。 施加的外部参考输入电压（V_REF）决定了满量程输出电流。尽管采用2.5 V至5.5 V单电源供电，但这些器件的参考输入可处理±10 V的输入信号。集成反馈电阻（R_FB）与外部电流 - 电压精密放大器配合使用时，可实现温度跟踪和满量程电压输出。AD5444/AD5446 DAC采用小型10引脚MSOP封装，引脚与AD5425/AD5426/AD5432/AD5443系列DAC兼容。
商品特性
- 12 MHz乘法带宽
- 12位时积分非线性（INL）为±0.5 LSB
- 引脚兼容的12/14位电流输出DAC
- 2.5 V至5.5 V电源供电
- 10引脚MSOP封装
- ±10 V参考输入
- 50 MHz串行接口
- 2.7 MSPS更新速率
- 扩展温度范围：-40℃至+125℃
- 4象限乘法
- 带欠压检测的上电复位
- 典型电流消耗0.4 μA
- 保证单调性
应用领域
- 便携式电池供电应用
- 波形发生器
- 模拟信号处理
- 仪器仪表应用
- 可编程放大器和衰减器
- 数字控制校准
- 可编程滤波器和振荡器
- 复合视频
- 超声
- 增益、失调和电压调整
