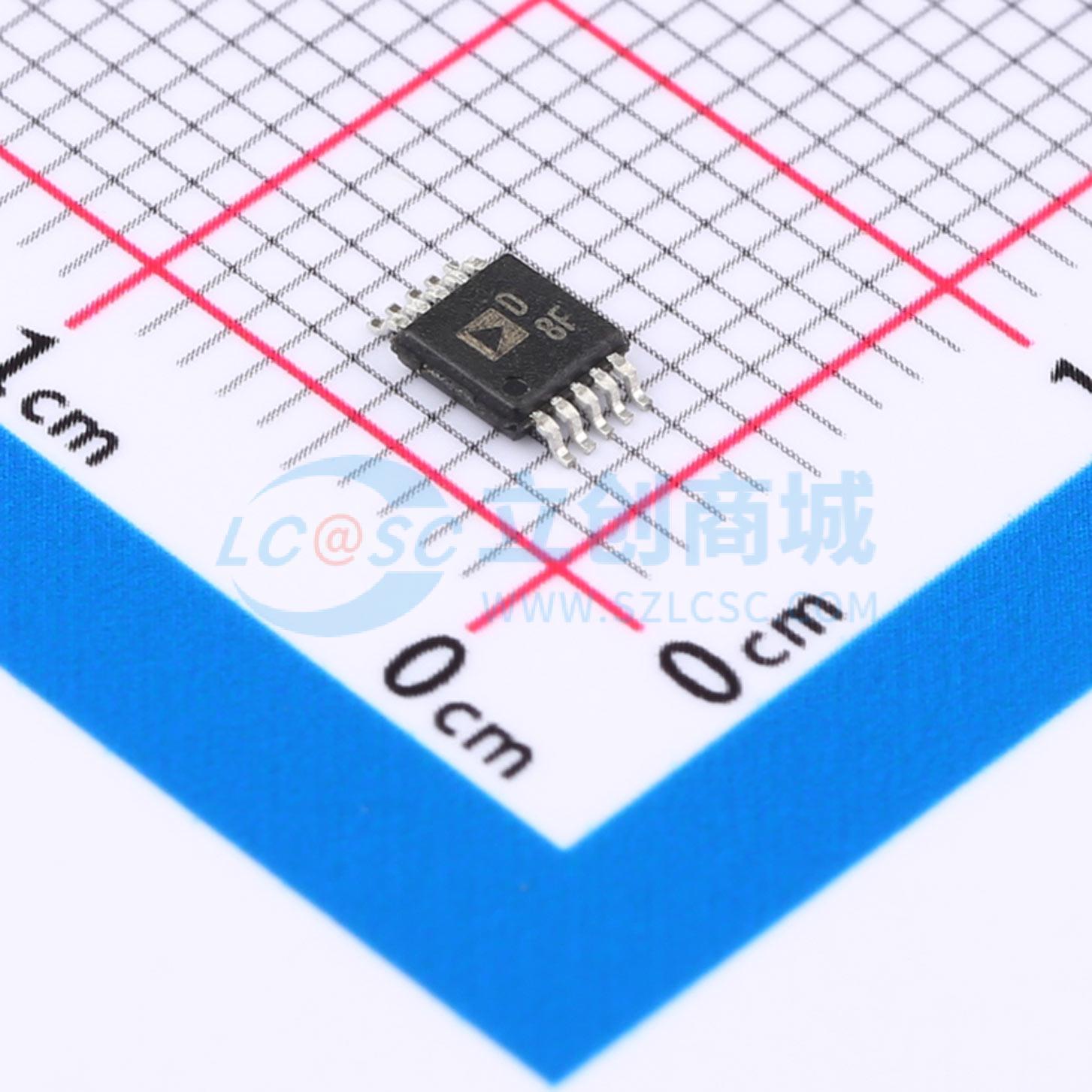

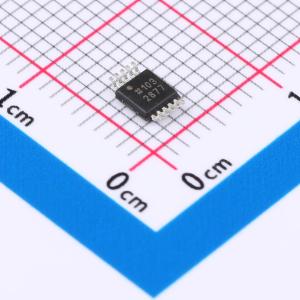

温馨提醒：图片仅供参考，商品以实物为准
AD5324ARMZ-REEL7
2.5 V 至 5.5 V，500 uA，四路电压输出 12 位 DAC，10 引脚封装
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 2.5 V至5.5 V、500 μA、四通道、电压输出12位DAC，采用10引脚封装
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD5324ARMZ-REEL7
- 商品编号
- C578182
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 12位 | |
| 通道数 | 4 | |
| 接口类型 | QSPI；SPI | |
| 工作电压 | 2.5V~5.5V | |
| 稳定时间 | 2.5us | |
| 输出类型 | 电压-缓冲 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 10LSB | |
| 工作温度 | -55℃~+125℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 外置 | |
| 数据速率 | 30MHz | |
| 静态电流 | 500uA |
商品概述
AD5324-EP1 是一款四路 12 位带缓冲电压输出的数模转换器 (DAC)，采用 10 引脚 MSOP 封装，可在 2.5 V 至 5.5 V 单电源下工作，在 3 V 电源时功耗为 500 μA。片上输出放大器可实现轨到轨输出摆幅，压摆率为 0.7 V/μs。采用三线串行接口，时钟速率最高可达 30 MHz，兼容标准串行外设接口 (SPI)、QSPI、MICROWIRE 和 DSP 接口标准。 四个 DAC 的参考电压源自一个参考引脚。使用软件 LDAC 功能可同时更新所有 DAC 的输出。该器件集成了上电复位电路，确保 DAC 输出在上电时为 0V，并保持该状态直至向器件进行有效写入操作。该器件具备掉电功能，在 5 V 电源时可将器件电流消耗降至 200 nA（3 V 时为 80 nA）。 该器件在正常工作时功耗较低，非常适合便携式电池供电设备。在 5 V 电源时功耗为 3 mW，3 V 电源时为 1.5 mW，掉电模式下可降至 1 μW。
商品特性
- 四个12位缓冲DAC，采用10引脚MSOP封装
- S版本：±10 LSB INL
- 低功耗运行：3 V时500 μA，5 V时600 μA
- 2.5 V至5.5 V电源供电
- 设计保证全码单调性
- 关断电流：3 V时80 nA，5 V时200 nA
- 双缓冲输入逻辑
- 输出范围：0 V至VREF
- 上电复位至0 V
- 同时更新输出（LDAC功能）
- 片上轨到轨输出缓冲放大器
- 温度范围：-55℃至+125℃
应用领域
- 便携式电池供电仪器
- 数字增益和失调调整
- 可编程电压和电流源
- 可编程衰减器
- 工业过程控制
