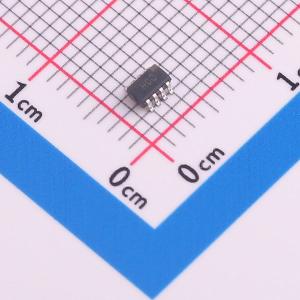

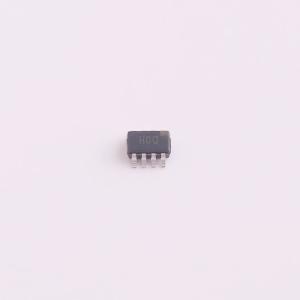

温馨提醒：图片仅供参考，商品以实物为准
AD5245BRJZ10-R2
256位I2C兼容数字电位器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 提供256位置调整解决方案，具有紧凑的2.9 mm x 3 mm封装，适用于便携式电池供电应用。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD5245BRJZ10-R2
- 商品编号
- C578154
- 商品封装
- SOT-23-8
- 包装方式
- 编带
- 商品毛重
- 6.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字电位器 | |
| 阻值 | 10kΩ | |
| 抽头数 | 256 | |
| 通道数 | 1 | |
| 精度 | ±30% | |
| 工作电压 | 2.7V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | I2C | |
| 温度系数 | 45ppm/℃ | |
| 工作温度 | -40℃~+125℃ | |
| 阻值变化 | 线性 | |
| 带宽 | 600kHz | |
| 静态电流 | 3uA |
商品概述
AD5245为256位调节应用提供了紧凑的2.9 mm×3 mm封装解决方案。这些器件与机械电位器或可变电阻器具有相同的电子调节功能，同时具备更高的分辨率、固态可靠性和出色的低温系数性能。 抽头设置可通过兼容I²C的数字接口进行控制，该接口还可用于读取抽头寄存器内容。AD0可用于在同一总线上连接多达两个器件。可使用命令位将抽头位置重置到中间刻度，或将器件置于零功耗状态。 该器件采用2.7 V至5.5 V电源供电，功耗低于8 μA，适用于便携式电池供电应用。
商品特性
- 256位
- 端到端电阻：5 kΩ、70 kΩ、50 kΩ、100 kΩ
- 紧凑的SOT - 23 - 8（2.9 mm×3 mm）封装
- 快速建立时间：上电时典型值ts = 5 μs
- 抽头寄存器全读写功能
- 上电预设到中间刻度
- 额外的封装地址解码引脚AD0
- 在工厂编程应用中，计算机软件可替代微调电位器
- 单电源：2.7 V至5.5 V
- 低温系数：45 ppm/℃
- 低功耗：ΔDD = 8 μA
- 宽工作温度范围：- 40℃至+ 125℃
- 提供评估板
应用领域
- 新设计中替代机械电位器
- LCD面板VCOM调节
- LCD面板亮度和对比度控制
- 压力、温度、位置、化学和光学传感器的传感器调节
- RF放大器偏置
- 汽车电子调节
- 增益控制和失调调节
