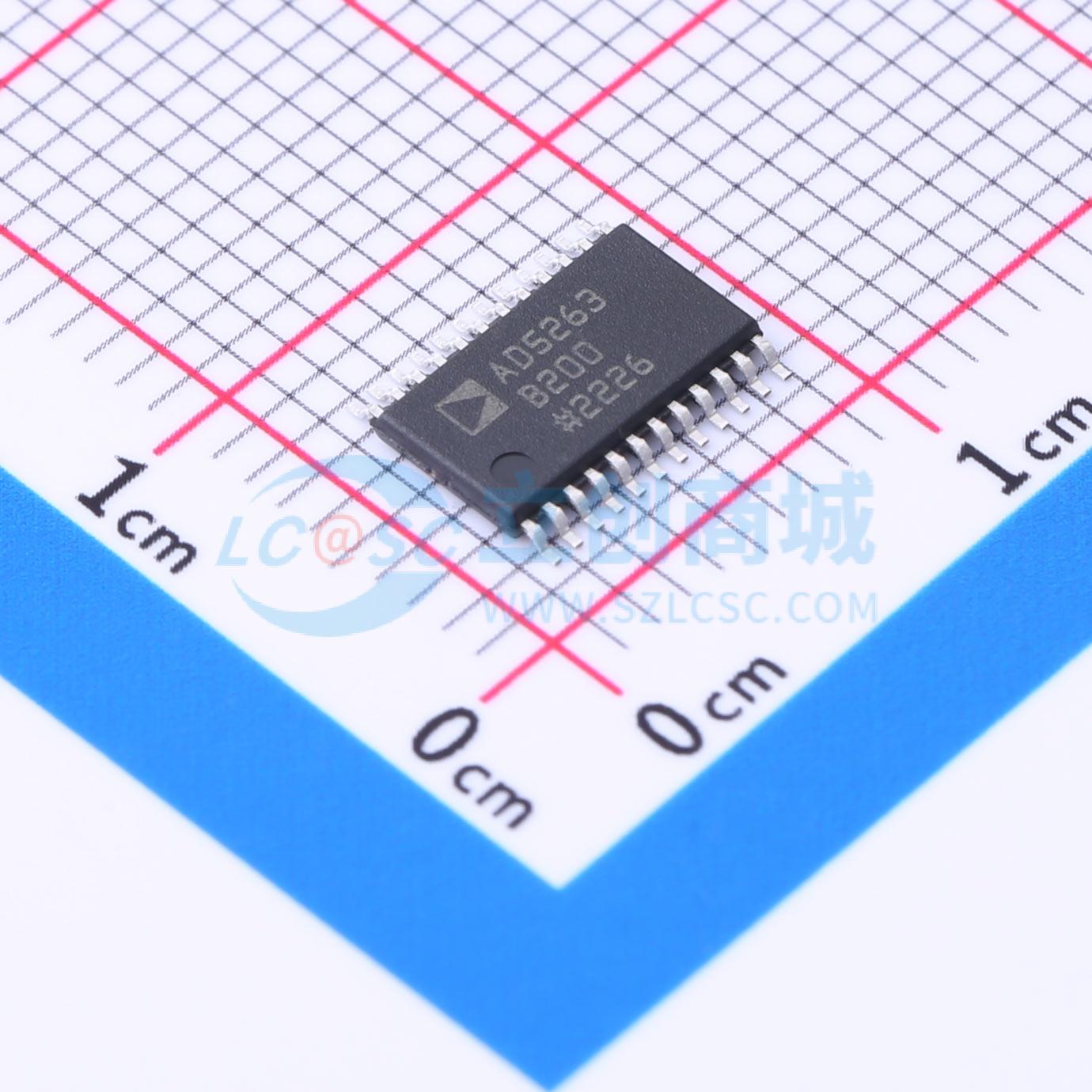

温馨提醒：图片仅供参考，商品以实物为准
AD5263BRUZ200-R7
四通道 15V 256 位数字电位计，支持 SPI/I2C 接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AD5263 是行业首款四通道 256 位置数字电位计，具有可选数字接口。该设备在上电后将滑动端子位置编程为中点。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD5263BRUZ200-R7
- 商品编号
- C578159
- 商品封装
- TSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字电位器 | |
| 阻值 | 200kΩ | |
| 抽头数 | 256 | |
| 通道数 | 4 | |
| 精度 | ±1% | |
| 工作电压 | -5V~5V | |
| 接口类型 | SPI；I2C |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 30ppm/℃ | |
| 工作温度 | -40℃~+125℃ | |
| 阻值变化 | 线性 | |
| 带宽 | 35kHz | |
| 静态电流(Iq) | 25uA | |
| 功能特性 | 上电复位 | |
| 滑片电阻 | 60Ω；150Ω |
商品特性
- 256位、4通道
- 端到端电阻20 kΩ、50 kΩ、200 kΩ
- 引脚可选的SPI或I2C兼容接口
- 上电预设为中点
- 两个封装地址解码引脚AD0和AD1
- 电位器模式温度系数30 ppm/℃
- 分压器模式温度系数5 ppm/℃
- 宽工作温度范围-40℃至+125℃
- 单电源10 V至15 V；双电源±V
应用领域
- 机械电位器替换
- 光网络调整
- 仪器：增益、偏移调整
- 立体声通道音量控制
- 汽车电子调整
- 可编程电源
- 可编程滤波器、延迟、时间常数
- 线路阻抗匹配
- 低分辨率 DAC/微调器替换
- 基站功率放大器偏置
- 传感器校准
