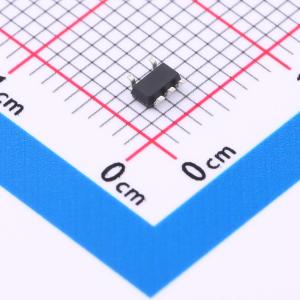

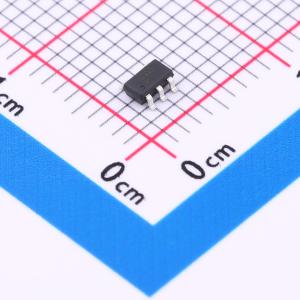

温馨提醒：图片仅供参考，商品以实物为准
HX4086S5
输入28V耐压具有OVP功能线性锂电池充电芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 28V耐压 具有OVP功能线性锂电池充电芯片
- 品牌名称
- HX(恒佳兴)
- 商品型号
- HX4086S5
- 商品编号
- C5291561
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | - | |
| 最大充电电流 | 600mA | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 75uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 恒压充电；恒流充电；自动再充电；充电终止；软启动；可编程充电电流；过压保护；欠压锁定；涓流充电 |
商品概述
HX4086系列是一款输入耐压高达30V、具有输入电源过压保护功能的单节锂离子电池线性充电器，采用恒定电流/恒定电压充电模式。该系列采用内部PMOSFET架构和防倒灌电路，无需外部隔离二极管。其热反馈功能可对充电电流进行自适应调节，以便在大功率操作或高环境温度条件下限制芯片充电电流。充满截止电压为4.2V（可定制4.35V）。充电电流可通过外部电阻器设置。当充电电流在达到最终浮充电压后降至设定值的1/10时，将自动终止充电循环。输入电压掉电后，芯片自动进入低电流状态，将电池漏电流降至0.1uA以下。其他特点包括欠压锁定、自动再充电以及两个用于指示充电和结束状态的LED引脚。该系列适用于USB电源和适配器电源。
商品特性
- 输入电源端口最高耐压可达28V
- 输入电源电压为6.5V时，芯片启动过压保护
- SOT23-6/SOT23-5封装支持高达600mA的可编程充电电流
- ESOP8/DFN2*2封装支持高达1000mA的可编程充电电流
- 恒定电流/恒定电压操作，具备温度自适应功能以实现充电速率最大化
- 预设充电电压精度达到1±1%
- 自动再充电功能
- 充电状态双路输出，可显示无电池和故障状态
- C/10充电终止
- 2.9V涓流充电
- 软启动限制浪涌电流
- 电池反接保护
- 封装型号HX4086E采用ESOP8封装
- 封装型号HX4086S6采用SOT23-6封装
- 封装型号HX4086S5采用SOT23-5封装
- 封装型号HX4086D2采用DFN2*2封装
应用领域
- 电子烟
- 平板电脑
- 数码相机
- GPS便携式设备
- 各种充电器
