温馨提醒：图片仅供参考，商品以实物为准

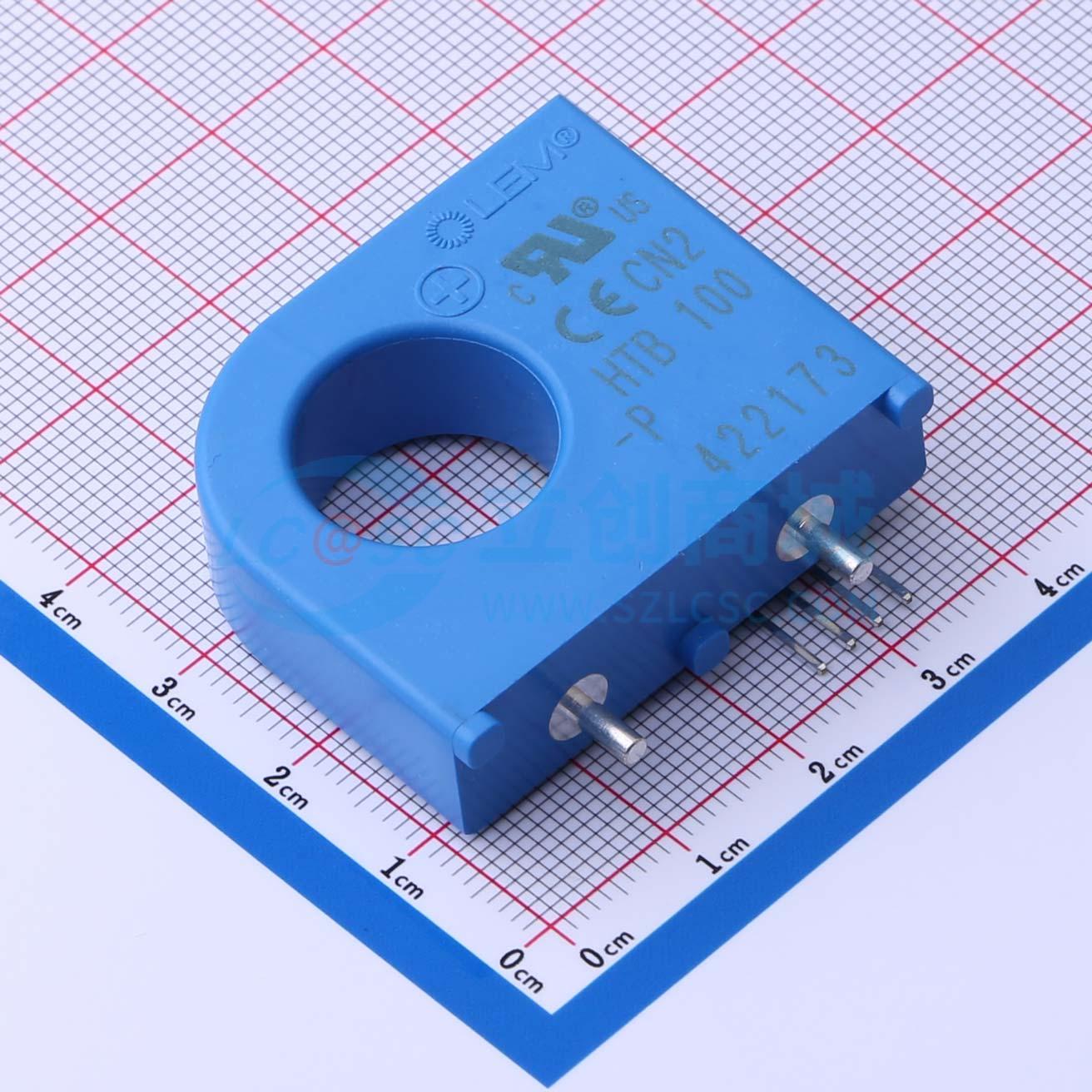

HTB 100-P
HTB 100-P
- 描述
- 用于电流的电子测量：直流、交流、脉冲等，在初级电路（高功率）和次级电路（电子电路）之间具有电流隔离。
- 品牌名称
- LEM(莱姆)
- 商品型号
- HTB 100-P
- 商品编号
- C5291728
- 商品封装
- 插件
- 包装方式
- 编带
- 商品毛重
- 25.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | 100A | |
| 工作电压 | 12V~15V；-15V~-12V | |
| 隔离电压(Vrms) | 2.5kVrms | |
| 工作温度 | -40℃~+80℃ |
| 属性 | 参数值 | |
|---|---|---|
| 带宽 | 50kHz | |
| 响应时间(tr) | 3us | |
| 双向电流检测 | 支持 | |
| 功能特性 | 双向检测 |
商品概述
用于电流（直流、交流、脉冲等）的电子测量，在初级电路和次级电路之间实现电气隔离。
商品特性
- 采用霍尔效应测量原理
- 初级和次级电路之间电气隔离，绝缘电压2500V
- 低功耗
- 宽电源范围 ±12 ... 15V
- 50A和100A版本可选配初级母线排，便于对流散热
- 绝缘塑料外壳符合UL 94 - V0标准
- 体积小，节省空间
- 单一设计适用于宽电流额定范围
- 对外部干扰具有高抗扰性
应用领域
- 交流变速驱动器和伺服电机驱动器
- 直流电机驱动器用静态转换器
- 电池供电应用
- 不间断电源（UPS）
- 开关模式电源（SMPS）
- 焊接应用电源
- 工业领域
