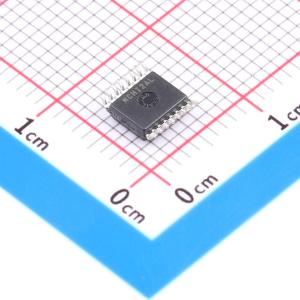

温馨提醒：图片仅供参考，商品以实物为准

MAX22166CAEE+

六通道增强型快速低功耗数字隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 增强型、快速、低功耗、六通道数字隔离器
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX22166CAEE+
商品编号: C5291412
商品封装: QSOP-16
包装方式: 管装
商品毛重: 0.263759克(g)

商品参数

商品概述

MAX22163 - MAX22166 是一系列采用专有工艺技术的六通道、增强型、高速、低功耗数字隔离器。所有器件均具备增强隔离特性，耐受电压额定值为 3kVRMS，持续时间 60 秒。汽车级和通用型器件的工作环境温度范围均为 -40℃ 至 +125℃。这些器件可在不同电源域的电路之间传输数字信号，在 1Mbps（1.8V 电源）下，每通道功耗低至 0.71mW。低功耗特性可降低系统功耗、提高可靠性，并支持紧凑设计。器件的最高数据速率可选 25Mbps 或 200Mbps，输出可选默认高电平或默认低电平。器件具有低传播延迟和低时钟抖动特性，可降低系统延迟。每侧独立的 1.71V 至 5.5V 电源也使这些器件适合用作电平转换器。

商品特性

16-QSOP 封装，爬电距离和电气间隙为 4mm
耐受 3kVRMS 电压 60 秒（VISO）
持续耐受 445VRMS 电压（VIOWM）
GNDA 和 GNDB 之间可耐受 ±10kV 浪涌，波形为 1.2/50μs
高共模瞬态抗扰度（典型值 50kV/μs）
低功耗
VDD = 1.8V、1Mbps 时每通道功耗 0.71mW
VDD = 3.3V、1Mbps 时每通道功耗 1.34mW
VDD = 1.8V、100Mbps 时每通道功耗 3.21mW
低传播延迟和低抖动
最高数据速率可达 200Mbps
VDD = 3.3V 时，典型传播延迟 7ns
时钟抖动均方根值典型值 11.1ps
安全法规认证
符合 UL1577 的 UL 认证
符合 CSA 公告 5A 的 cUL 认证
VDE 0884 - 11 增强绝缘认证（待批准）

应用领域

汽车领域
混合动力电动汽车充电器
电池管理系统（BMS）
逆变器
工业领域
隔离式 SPI、RS - 232/422/485、CAN、数字 I/O 现场总线通信
电机控制
医疗系统

数据手册PDF

放大查看下载PDF

优惠活动

9.9折

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	6
	反向通道数	0
	最大数据速率	200Mbps
	默认输出	高电平
	隔离电压(Vrms)	3000

	属性	参数值
	CMTI(kV/us)	50kV/us
	工作温度	-40℃~+125℃
	工作电压(VCCA)	1.71V~5.5V
	工作电压(VCCB)	1.71V~5.5V
	传播延迟(tpd)	7ns
