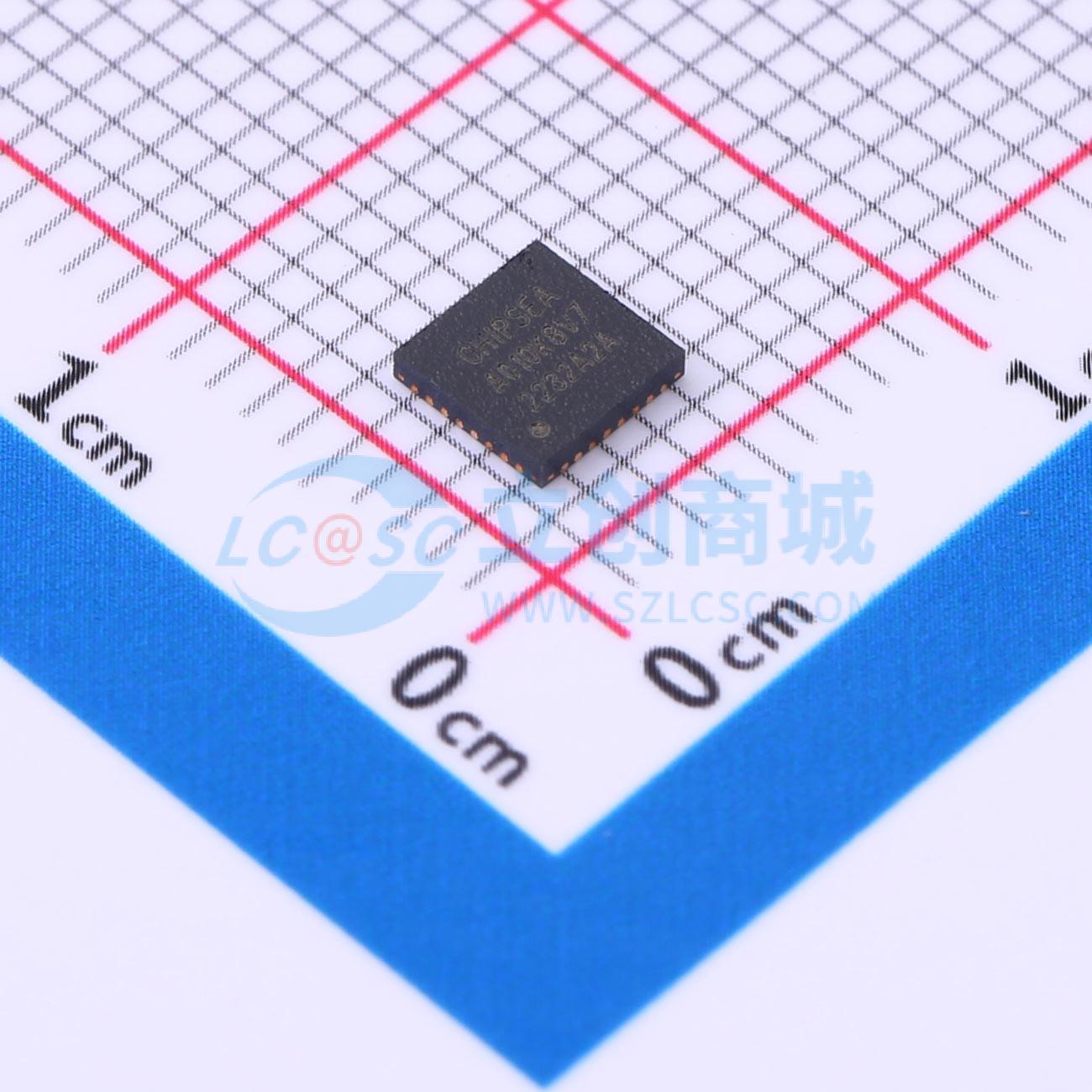

CS32A010K8V7

CS32A010 芯片内置24 位高精度SD-ADC，采用32 位ARM Cortex-M0 内核，内置64Kbytes flash和8Kbytes SRAM，最高工作频率24MHz。CS32A010 包含2 种不同封装类型，涵盖24 脚到32 脚等多款产品。芯片提供标准的通信接口（I2C、SPI 和USART），1 路12bit DAC，2 个16bit 定时器，LED 驱动，恒流源和恒压源输出。 CS32A010 系列微控制器的工作温度范围为 -40℃~105℃，工作电压范围2.0V~5.5V。芯片提供一系列电源工作模式，以满足不同的低功耗应用。 CS32A010 系列微控制器适用于多种应用场景，例如气体传感器、压力变送器、TC/热电偶测温、RTD 测温等。

• 1 路24 位高精度ADC，输出速率最高支持到8K SPS，支持单周期建立，SINC2 和SINC3，支持4 路全差分输入，支持1/2/4/8/16/32/64/128 倍可编程增益
• 12 位数模转换器（DAC）
• 2 路恒流源输出（IEXC），支持8 个输出通道，支持64nA/256nA/1μA，精度20%，支持4/10/20/50/100/250/500/750/1000μA，精度±5%
• 电压源输出（VEXC），8 个输出通道，输出电压可选择0.5VDD/1.2V/DAC 输出/0.5VREF
• 内置低温漂基准：30ppm/℃
• 集成传感器通断状态检测
• 集成温度传感器
• 低失调运放（OPA）
• 内核：32 位ARM Cortex -M0，最高24MHz 工作频率，单指令周期32 位硬件乘法器
• 存储器：64K Bytes 的Flash 存储器，6K Bytes 系统存储器，8K Bytes 的SRAM，带硬件奇偶校验
• 时钟模块：内部24MHz RC 振荡器，±3% 精度；内部1.024MHz RC 振荡器，±2% 精度；内部2kHz RC 振荡器，典型±10% 精度；4~24MHz 晶体振荡器；32.768kHz 低速晶体振荡器
• 工作环境：DVDD/AVDD 电压：2.0~5.5V，VBAT 电压：2.4~5.5V，环境温度：-40~105℃
• 低功耗模式：睡眠，深度睡眠和掉电模式
• 支持上电/掉电复位(POR/PDR)
• 支持低电压检测(LVD)
• 通用输入输出(I/O)：20 个I/O，3 个恒流输出IO 口（3mA），所有I/O 映射外部中断向量
• 支持正反推，最多支持3×2 个LED
• LED 恒流输出支持1/2/4/6/8/10/12/14mAᵣ，精度±20%，显示亮度1~256 duty 可调
• 1 个16 位通用定时器（TIM14）
• 1 个16 位低功耗定时器(LPTIM)，支持唤醒
• 1 个独立看门狗定时器(FWDT)
• 1 个窗看门狗定时器(WWDT)
• 1 个系统时间定时器：24 位自减型计数器
• 中断和事件：多达32 个可单独屏蔽的中断通道，4 种优先级可选，16 个外部中断线
• 2 个USART，支持8 级收发FIFO
• 1 个I²C 接口，支持主/从模式
• 1 个SPI 接口，支持主从模式
• VBAT 域RTC 定时器，支持日历功能，32Bytes 不掉电寄存器
• CRC 发生/校验器
• AES128，支持ECB 模式
• 串行单线调试(SWD)
• 封装QFN32

• 气体传感器
• 压力变送器
• TC/热电偶测温
• RTD 测温
