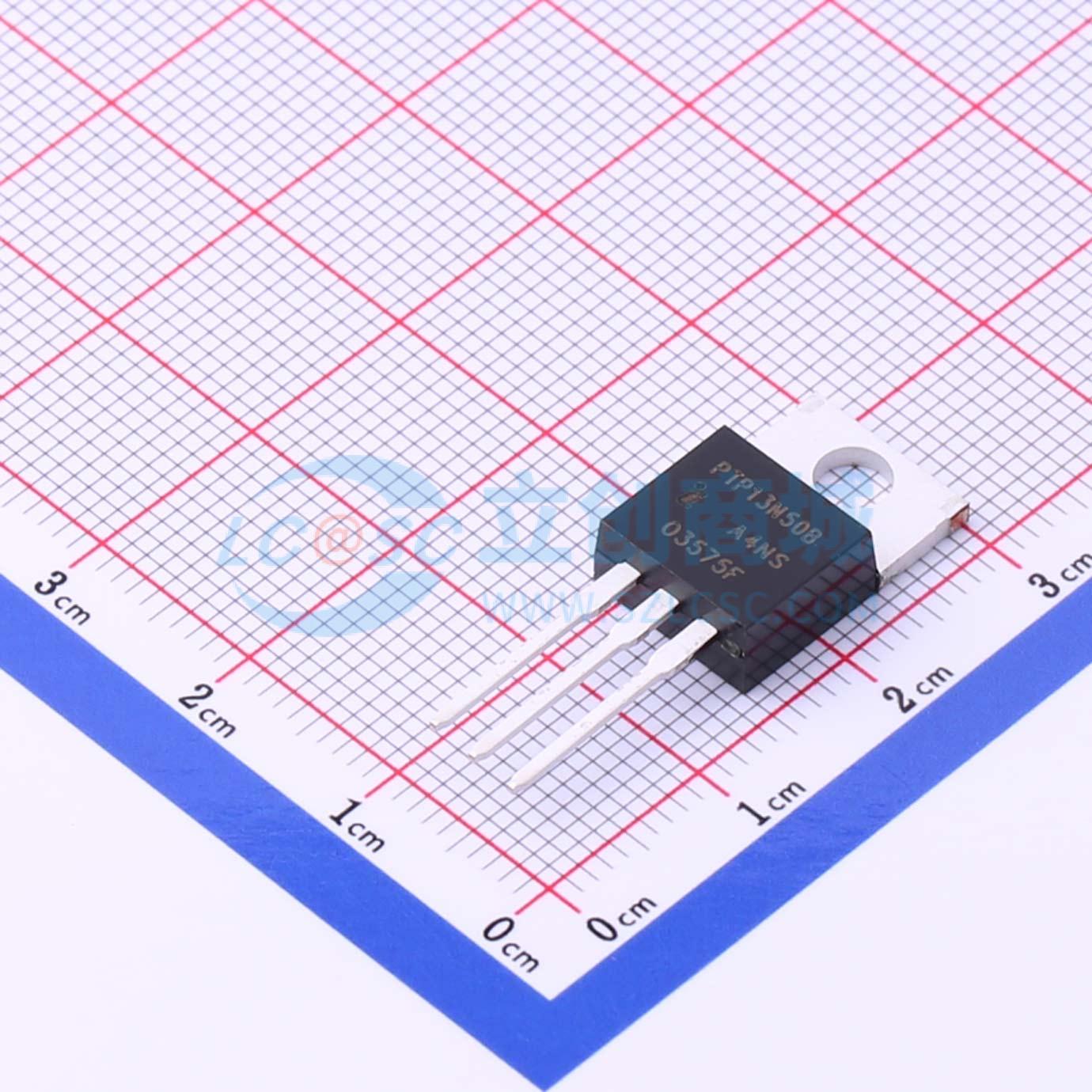

温馨提醒：图片仅供参考，商品以实物为准
PTP13N50B
500V N沟道MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：专有新型平面技术。 低导通电阻：典型值为 0.40Ω（VGS = 10V 时）。 低栅极电荷，可降低开关损耗。 快速恢复体二极管。应用：ATX 电源。 LCD 面板电源
- 品牌名称
- PIP(丽隽)
- 商品型号
- PTP13N50B
- 商品编号
- C575811
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 13A | |
| 导通电阻(RDS(on)) | - | |
| 耗散功率(Pd) | 190W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | 32nC@400V | |
| 输入电容(Ciss) | - | |
| 反向传输电容(Crss) | 13pF@25V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 专有新型平面技术
- 漏源导通电阻 [RDS(ON)] 典型值：当栅源电压 [VGS] 为 10V 时为 0.40Ω
- 低栅极电荷，可将开关损耗降至最低
- 快速恢复体二极管
应用领域
- ATX 电源
- LCD 面板电源
