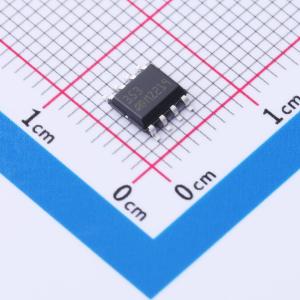

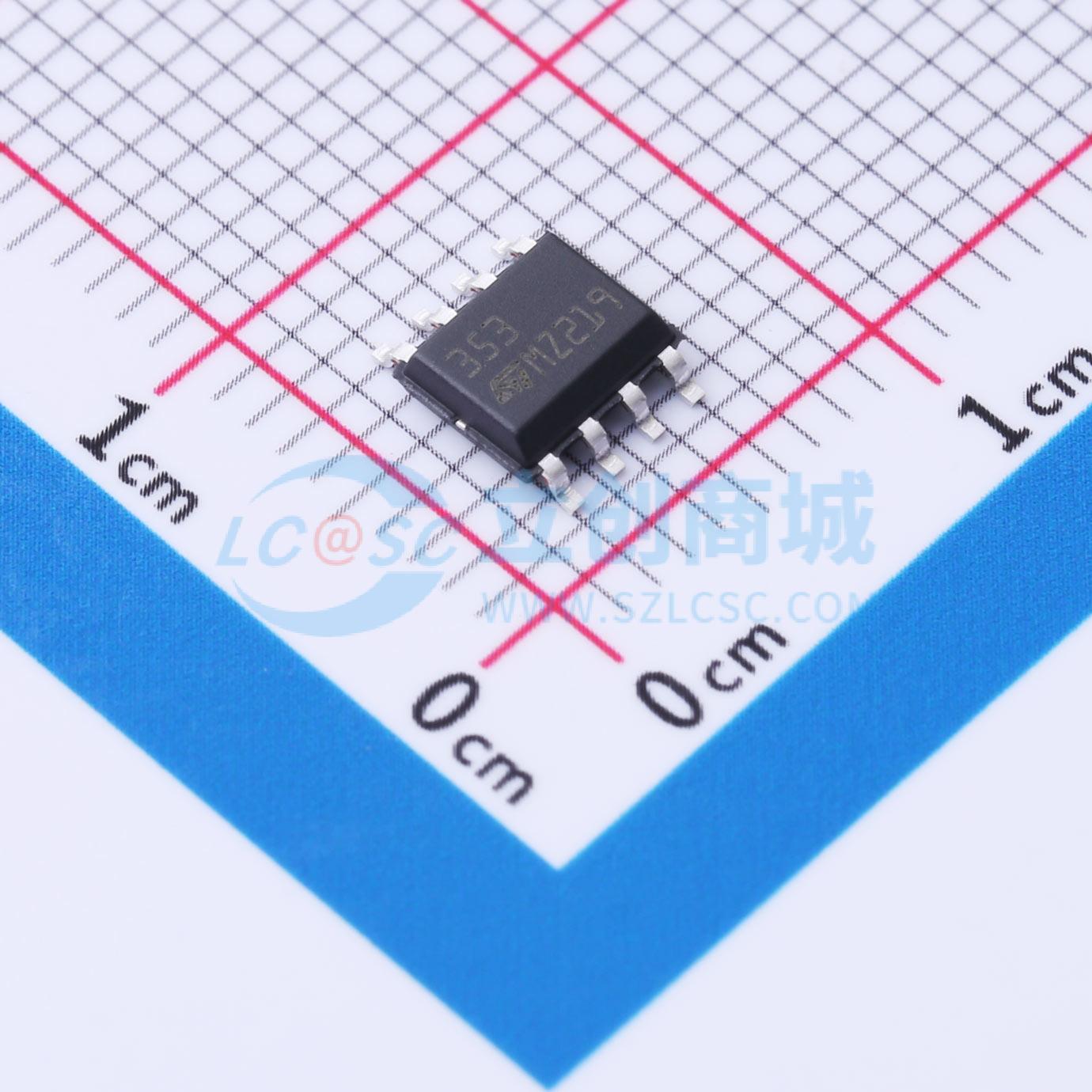

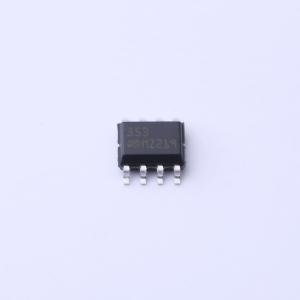

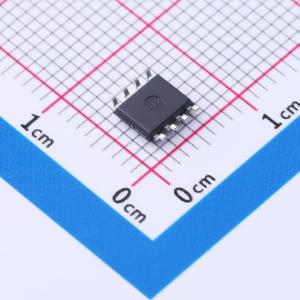

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBW) | 4MHz | |
| 输入偏置电流(Ib) | 20pA | |
| 输入失调电压(Vos) | 3mV | |
| 共模抑制比(CMRR) | 86dB | |
| 压摆率(SR) | 16V/us | |
| 静态电流(Iq) | 1.4mA | |
| 轨到轨 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 输出电流 | 40mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | - | |
| 输入电压噪声密度(eN) | - | |
| 输入失调电流(Ios) | - | |
| 功能特性 | 短路保护；内置补偿；闩锁效应抑制 |
商品概述
这些电路是高速JFET输入双运算放大器，在单片集成电路中结合了匹配良好的高压JFET和双极晶体管。设备具有高转换速率、低输入偏置和失调电流、低失调电压温度系数。封装类型包括DIP8（塑料封装）和SO-8（塑料微封装）。引脚连接（顶视图）：1-输出1，2-反相输入1，3-同相输入1，4-VCC-，5-同相输入2，6-反相输入2，7-输出2，8-VCC+。
商品特性
- 低功耗
- 宽共模（最高到VCC+）和差分电压范围
- 低输入偏置和失调电流
- 输出短路保护
- 高输入阻抗JFET输入级
- 内部频率补偿
- 无闩锁操作
- 高转换速率（典型16V/μs）
应用领域
- 四重振荡器
