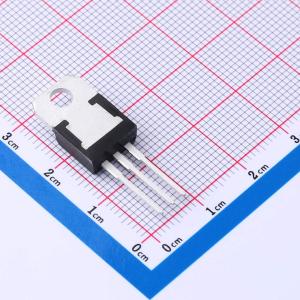

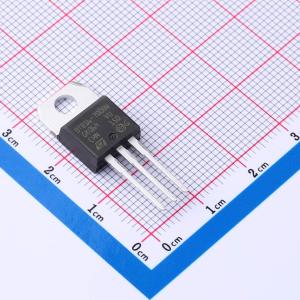

BTB16-700BWRG

1个双向可控硅 700V 50mA

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: BTA16、BTB16 以及 T1610、T1635 和 T1650 双向可控硅系列产品提供通孔和表面贴装两种封装形式，适用于通用市电交流开关。它们可用于静态继电器、加热调节或感应电机启动电路等应用中的开关功能。此外，也推荐用于调光器和电器电机速度控制器的相位控制操作
品牌名称: ST(意法半导体)
商品型号: BTB16-700BWRG
商品编号: C5288550
商品封装: TO-220AB
包装方式: 编带
商品毛重: 3.5克(g)

商品参数

商品概述

BTA16、BTB16、T1610、T1635和T1650系列双向可控硅（Triac）提供通孔或表面贴装封装，适用于通用市电交流开关。它们可用于静态继电器、加热调节或感应电机启动电路中的开关功能，也推荐用于调光器和家电电机调速器中的相位控制操作。Snubberless™版本（带W后缀及T1610、T1635、T1650型号）因其高换向性能，特别推荐用于感性负载。通过使用内部陶瓷垫，Snubberless™系列提供符合UL标准（文件参考：E81734）的绝缘接线片（额定值为2500 VRMS）。

商品特性

中等电流双向可控硅
采用夹片键合，热阻低
绝缘型BTA系列采用低热阻绝缘陶瓷
具备高换向（4象限）或极高换向（3象限，Snubberless™）能力
BTA系列通过UL1557认证
封装符合RoHS（2002/95/EC）标准
BTA系列绝缘接线片额定值为2500 VRMS

应用领域

Snubberless™版本（BTA/BTB...W及T1635型号）因其高换向性能，特别推荐用于感性负载
静态继电器、调光器和家电电机调速器中的开关或相位角功能
通用市电交流开关
静态继电器、加热调节或感应电机启动电路中的开关功能
调光器和家电电机调速器中的相位控制操作

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	晶闸管(可控硅)/模块
	可控硅类型	1个双向可控硅
	断态峰值电压(Vdrm)	700V
	通态电流(It)	16A
	浪涌电流	168A
	门极平均耗散功率(PG(AV))	1W

	属性	参数值
	通态峰值电压(Vtm)	1.55V
	门极触发电流(Igt)	50mA
	门极触发电压(Vgt)	1.3V
	保持电流(Ih)	50mA
	工作温度	-40℃~+125℃
