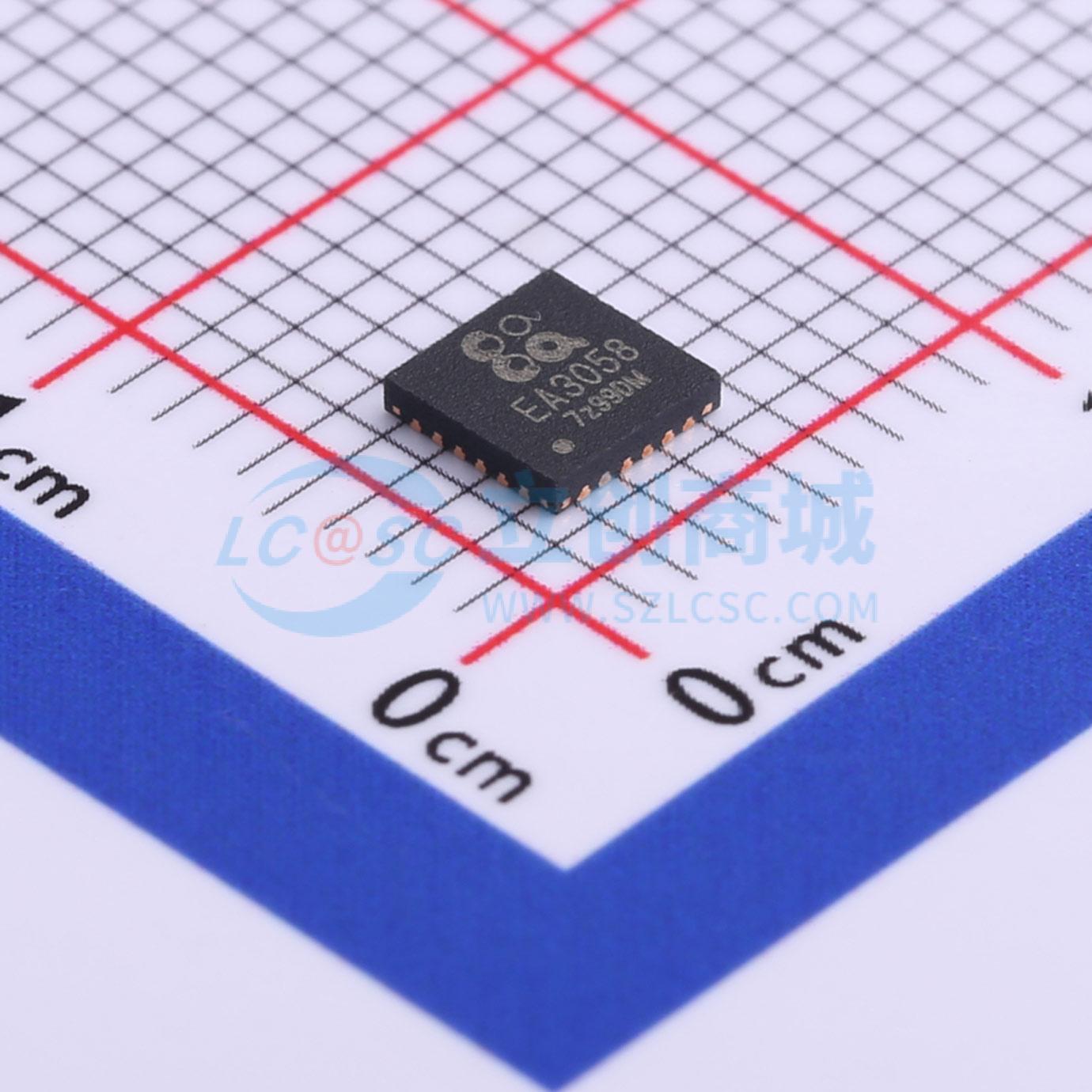

EA3058QDR

EA3058是一款4通道电源管理IC，适用于由单节锂离子电池或5V直流适配器供电的应用。它集成了四个同步降压稳压器，可在轻载和重载运行时提供高效输出。内部补偿架构简化了应用电路设计。此外，独立使能控制让设计师在为电源排序优化时序方面拥有最大的灵活性。EA3058采用24引脚4x4 QFN封装。 每个降压稳压器可在PFM/PWM模式下运行。如果输出电流小于150mA（典型值），稳压器会自动进入PFM模式。PFM模式下的输出电压和输出纹波高于PWM模式。但在极轻负载下，PFM模式运行比PWM模式运行效率更高。 EA3058是一款专为IPC和OTT应用设计的高效电源管理IC。它集成了四个2A同步降压稳压器，可通过独立的EN引脚进行控制。每个通道的启动时间可进行编程设置。 为了降低输入纹波电流，EA3058采用了180°移相架构。Buck1和Buck3相位相同，Buck2和Buck4相位相差180°。这种架构使系统板的纹波电流更小，从而降低EMI。 EA3058内部的四个稳压器都有各自的逐周期限流电路。当电感峰值电流超过限流阈值时，输出电压开始下降，直到FB引脚电压低于阈值，通常比参考电压低30%。一旦触发阈值，开关频率将降至350KHz（典型值）。 如果管芯温度高于热关断阈值点，EA3058将自动禁用。为避免运行不稳定，热关断的迟滞约为30℃。
