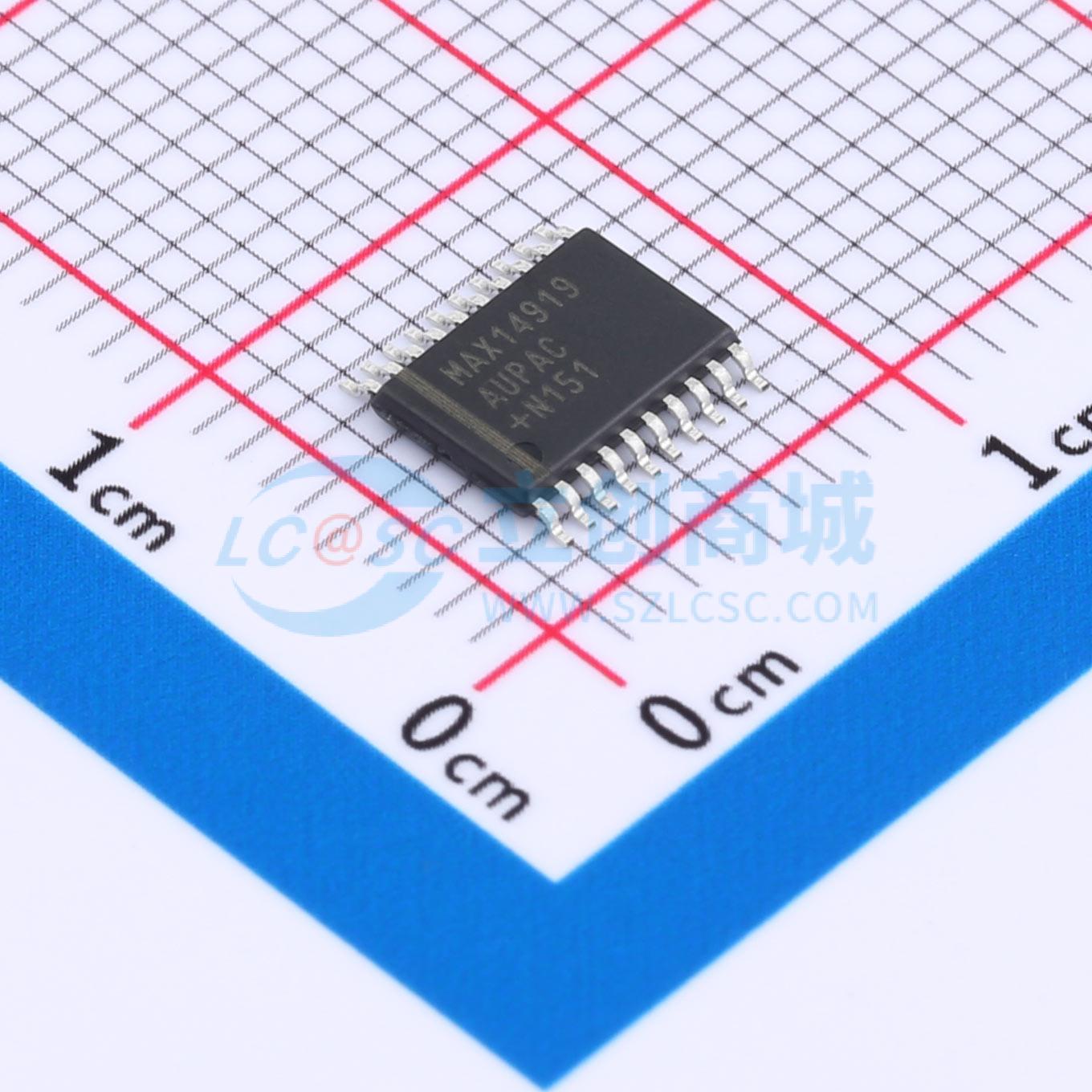

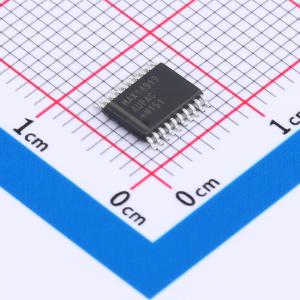

MAX14919AUP+

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX14919AUP+
商品编号: C5280561
商品封装: TSSOP-20
包装方式: 管装
商品毛重: 0.32克(g)

商品参数

	属性	参数值
	最大连续电流	800mA
	导通电阻	140mΩ
	功能特性	短路保护；过流保护；过温保护；欠压锁定；反向电流阻断
	工作温度	-40℃~+125℃

商品概述

MAX14919/MAX14919A工业防护型四通道低侧开关，每通道具有140mΩ（典型值）导通电阻（RON），集成±1kV/42Ω浪涌保护，确保稳定运行。电阻可设置的精确电流限制功能，保证工作电流范围在100mA至800mA。借助2倍浪涌负载电流选项，可支持需要大启动或浪涌电流的负载。输出端可并联以实现更高的负载电流。四个开关采用引脚控制，可实现高达200kHz的简单快速切换。MAX14919/MAX14919A具备反向电流检测功能。MAX14919通过驱动外部FET为非电容性负载实现反向电流保护。MAX14919A具有反向电流指示功能。使用内部高压钳位电路可快速关断感性负载。开关具备短路和过载保护功能。MAX14919/MAX14919A四通道低侧开关提供6.5mm x 6.4mm封装的20引脚TSSOP封装和4mm x 5mm封装的20引脚TQFN封装，工作温度范围为 -40ºC至 +125ºC。

商品特性

5V或7V至60V电源电压
每个输出端800mA负载电流
集成5V/30mA线性稳压器
逻辑电源输入范围为1.62V（最小值）至5.5V（最大值）
5V至48V负载电压范围
高达200kHz（最小值）开关频率
10ms内2倍浪涌负载电流选项
降低功耗和散热
每通道140mΩ（典型值）导通电阻
1.7mA（典型值）电源电流
可设置负载电流限制
坚固的设计特性
内部55V（典型值）感性能量钳位
短路保护
针对负载电源错接的反向电流检测
±1kV/42Ω、8µs/20µs浪涌保护
±8kV接触和±25kV气隙ESD保护
-40°C至 +125°C工作环境温度
故障指示适用于：
热过载
反向负载电流检测
V₅电源欠压锁定
紧凑的20引脚、6.5mm x 6.4mm TSSOP封装
紧凑的20引脚、4mm x 5mm TQFN封装

应用领域

工业数字输出
继电器和螺线管驱动器
PLC和DCS系统
电机控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	低侧开关
	通道数	4
	输入控制逻辑	高电平有效
	工作电压	4.5V~5.5V
