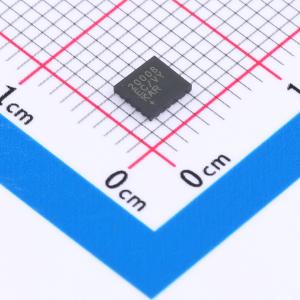

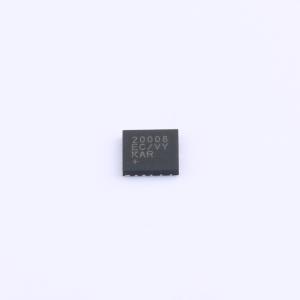

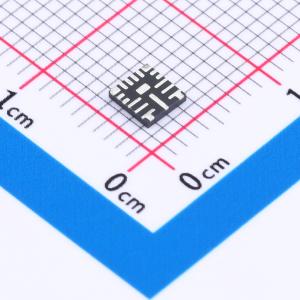

温馨提醒：图片仅供参考，商品以实物为准

MAX20008EAFOC/VY+

降压型 8A 3.5V~36V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MAX20008E是一款36V 8A的汽车级同步降压转换器,具有集成的高侧和低侧MOSFET,内置可编程补偿。该器件可在3.5V至36V的输入电压范围内工作,提供固定的3.3V、3.9V或5V输出电压选项。它支持400kHz或2.1MHz的开关频率,并具有15uA的超低空载静态电流。该器件适用于汽车应用,具有98%的占空比和低dropout特性。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX20008EAFOC/VY+
商品编号: C5280565
商品封装: FC2QFN-17(3.5x3.8)
包装方式: 编带
商品毛重: 9.56克(g)

商品参数

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	固定
	功能特性	轻载高效模式；内置LDO稳压器；频率同步；逐波限流；过流保护；EMI优化(抖频模式)；工作状态指示；打嗝限流

商品概述

MAX20004E/MAX20006E/MAX20008E是小型同步降压转换器，集成了高端和低端MOSFET。该系列器件输入电压范围为3.5V至36V，可提供高达8A的电流，空载时仅需15μA的静态电流（MAX20006EAFOD/VY+仅支持FPWM模式除外）。可通过观察RESET信号来监测电压质量。这些器件能够以98%的占空比在降压模式下工作，非常适合汽车应用。器件提供5V、3.9V或3.3V的固定输出电压，内部集成补偿功能，具有出色的瞬态响应。开关频率可选400kHz或2.1MHz，提供强制固定频率模式和超低静态电流（15μA）的跳周期模式。器件具有引脚可选（SSEN）的扩频功能，有助于系统设计人员更好地管理EMC。MAX20004E/MAX20006E/MAX20008E采用3.5mm x 3.75mm的17引脚FC2QFN封装，所需外部元件极少。

商品特性

小尺寸具备多种功能
工作输入电压范围为3V至36V
跳周期模式下静态电流为15μA
集成FET的同步DC - DC转换器
开关频率为400kHz或2.1MHz
固定5ms（默认）内部软启动
3.3V/3.9V/5.0V固定输出选项
低降压98%占空比运行，带RESET输出
高精度
输出电压精度为±2%
良好的负载瞬态性能
适用于汽车环境
电流模式、强制PWM和跳周期操作
过温与短路保护
3.5mm x 3.75mm 17引脚FC2QFN封装
引脚可选扩频的对称引脚布局，优化EMI性能
结温工作范围为 - 40°C至 + 150°C
耐受40V负载突降
通过AEC - Q100认证

应用领域

汽车负载点应用
分布式直流电源系统
导航与收音机主机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~36V
	输出电压	3.3V
	输出电流	8A
	开关频率	400kHz~2.1MHz
	工作温度	-40℃~+150℃
