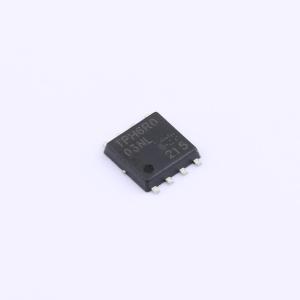

温馨提醒：图片仅供参考，商品以实物为准
TPH6R003NL,LQ(S
1个N沟道 耐压:30V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高速开关。 小栅极电荷：QSW = 4.3nC（典型值）。 低漏源导通电阻：RDS(ON) = 6.8mΩ（典型值）(VGS = 4.5V)。 低泄漏电流：ISS = 10μA（最大值）(VDS = 30V)。 增强模式：Vtot = 1.3 至 2.3V (VDS = 10V, ID = 0.2mA)。应用：开关稳压器。 DC-DC 转换器
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TPH6R003NL,LQ(S
- 商品编号
- C5280494
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 38A | |
| 导通电阻(RDS(on)) | 6.8mΩ@4.5V | |
| 耗散功率(Pd) | 1.63W | |
| 阈值电压(Vgs(th)) | 2.3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 17nC@10V | |
| 输入电容(Ciss) | 1.05nF | |
| 反向传输电容(Crss) | 37pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 600pF |
商品概述
CX3426采用先进的沟槽技术，可提供出色的导通电阻RDS(ON)和低栅极电荷。该器件适用于作为负载开关或用于PWM应用。
商品特性
- 高速开关
- 小栅极电荷:QSW = 4.3 nC(典型值)
- 低漏源导通电阻:RDS(ON) = 6.8 mΩ(典型值)(VGS = 4.5 V)
- 低泄漏电流:IDSS = 10 μA(最大值)(VDS = 30 V)
- 增强型:Vth = 1.3 至 2.3 V(VDS = 10 V,ID = 0.2 mA)
应用领域
- 开关稳压器
- 直流-直流转换器
