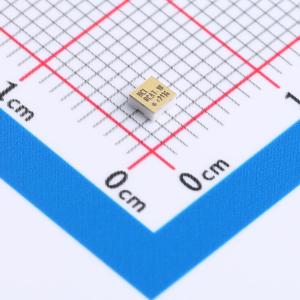

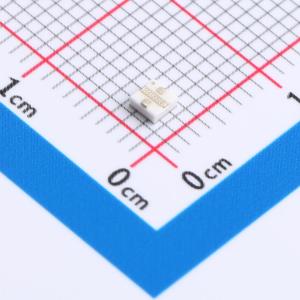

RCAT-10+
2W宽带固定衰减器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RCAT-10+ 是一款宽频带固定衰减器，具有出色的衰减精度和平坦度。该器件采用先进的半导体加工技术制造，封装在陶瓷密封壳体中，符合MIL标准。
- 品牌名称
- Mini-Circuits
- 商品型号
- RCAT-10+
- 商品编号
- C5280497
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF衰减器 | |
| 功率 | 2W | |
| 阻抗 | 50Ω |
| 属性 | 参数值 | |
|---|---|---|
| 衰减值 | 11.5dB~13.1dB；10.2dB~11.2dB；9.6dB~10.6dB | |
| 工作温度 | -55℃~+125℃ |
商品概述
RCAT 衰减器是固定值吸收式衰减器。这种高精度、可重复性强的单片衰减器芯片采用最先进的半导体加工技术制造。铜填充的穿芯通孔和背面的铜金属化处理，为耗散衰减功率提供了极低热阻的路径。衰减器芯片采用 LTCC 密封封装，利用全自动且高度可靠的制造工艺。这些衰减器能够满足 MIL 标准中关于总泄漏、微泄漏、热冲击、振动、加速度、机械冲击和高温工作寿命的要求。 RCAT-（符合 RoHS 标准）是一种宽带固定衰减器，具有出色的衰减精度和平坦度，可承受高达 2W 的功率。由薄膜电阻组成的集成电路被键合在优化的多层集成 LTCC 基板上，然后在可控氮气环境下，用镀金盖板和共晶 AuSn 焊料进行密封。这些衰减器能够满足 MIL 标准中关于总泄漏、微泄漏、热冲击、振动、加速度、机械冲击和高温工作寿命的要求。
商品特性
- 出色的 2W 功率处理能力
- 宽带宽，直流至 20 GHz
- 微型尺寸，陶瓷封装，2.25 mm x 2.25 mm x 1.1 mm
- 高度可靠且可重复的性能
- 固定值、吸收式器件
- 宽带宽，直流 - 20 GHz
- 出色的衰减精度和平坦度
- 陶瓷、密封、充氮封装
- 可水清洗
应用领域
- 蜂窝通信
- 个人通信系统（PCS）
- 通信领域
- 雷达
- 测试与测量设备
