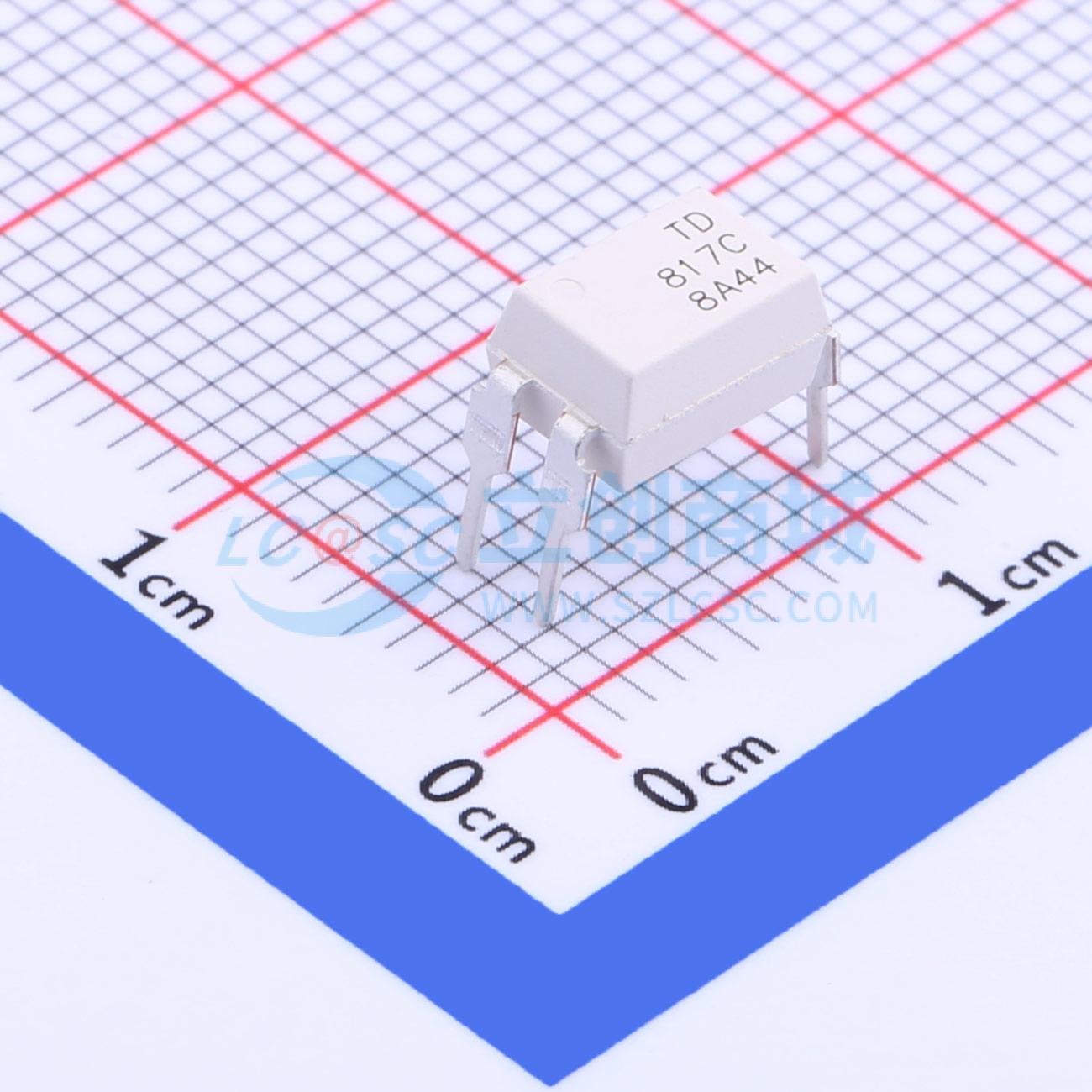

TD817C-G
DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- LIGHTNING(天电光电)
- 商品型号
- TD817C-G
- 商品编号
- C575355
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入电压类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.24V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 反向电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 负载电压 | 35V | |
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 60mV@1mA,20mA | |
| 上升时间 | 3us@2mA,100Ω | |
| 下降时间 | 4us@2mA,100Ω | |
| 工作温度 | -55℃~+110℃ |
商品概述
TD817系列将一个铝镓砷（AlGaAs）红外发光二极管作为发射器，与一个硅平面光电晶体管探测器进行光耦合，采用塑料DIP4封装，有不同的引脚成型选项。 凭借坚固的共面双模结构，TD817系列提供了最稳定的隔离特性。
商品特性
- 高隔离度5000 VRMS
- 电流传输比（CTR）可选，详见订购信息
- 晶体管输出的直流输入
- 工作温度范围 -55℃至110℃
- 符合REACH法规
- 无卤
- 潮湿敏感度等级1级
- 认证批准 UL - UL1577、VDE - EN60747-5-5(VDE0884-5)、CQC – GB4943.1、GB8898
应用领域
- 开关模式电源
- 可编程控制器
- 家用电器
- 办公设备
