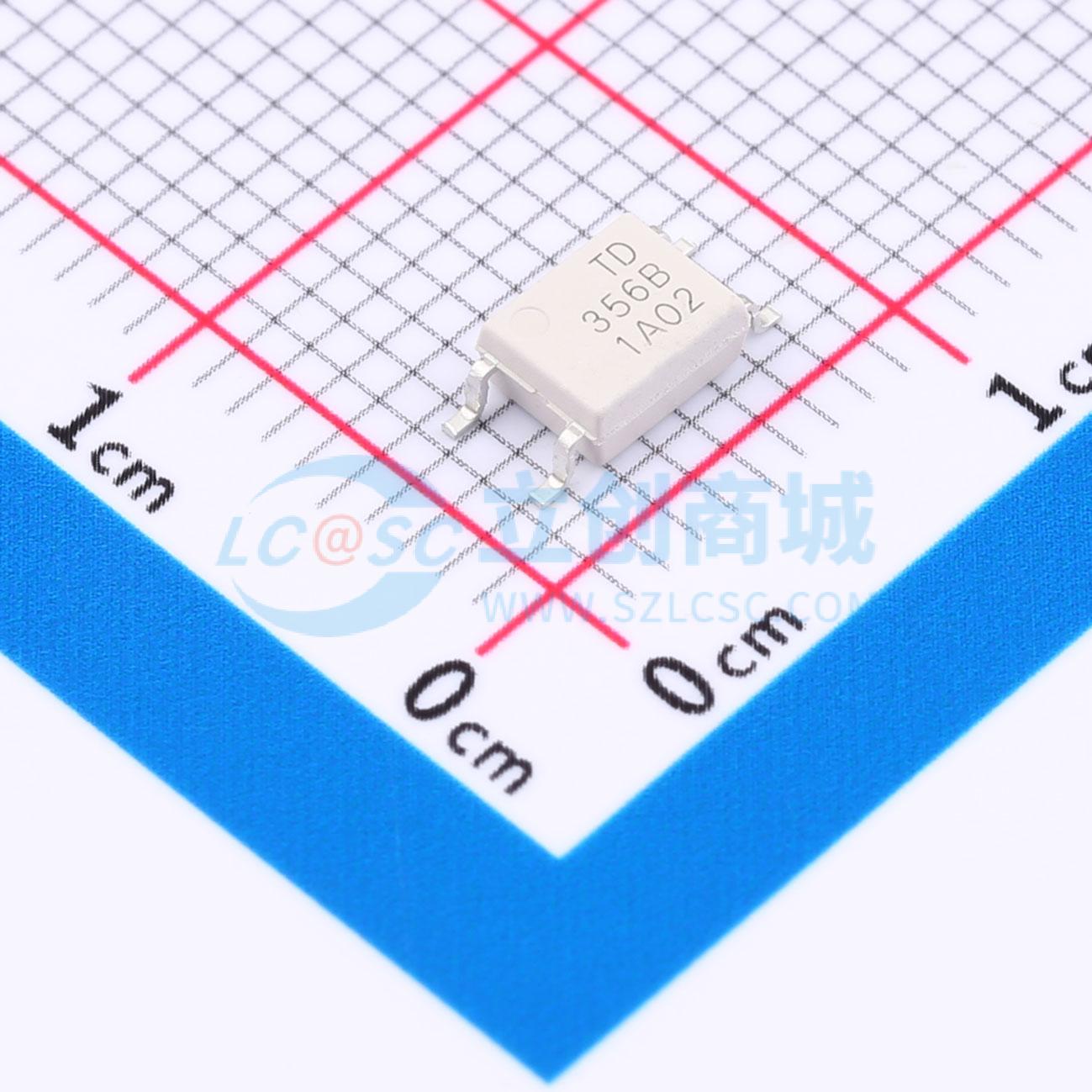

温馨提醒：图片仅供参考，商品以实物为准
TD356B(T1)-G
DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TD356 系列采用了一个铝镓砷（AlGaAs）红外发射二极管作为发射器，该发射器与一个硅平面光电晶体管探测器进行光耦合，并封装在一个塑料 SOP4 封装中。凭借坚固的共面双模结构，TD356 系列具备最稳定的隔离特性。
- 品牌名称
- LIGHTNING(天电光电)
- 商品型号
- TD356B(T1)-G
- 商品编号
- C575364
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.203克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.24V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 200mV@20mA,1mA | |
| 上升时间(tr) | 18us | |
| 下降时间 | 18us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 130% | |
| 电流传输比(CTR)最大值/饱和值 | 260% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 60mA |
商品概述
TD356系列将AlGaAs红外发射二极管作为发射器，与采用塑料SOP4封装的硅平面光电晶体管探测器进行光耦合。凭借坚固的共面双模结构，TD356系列具备最稳定的隔离特性。
商品特性
- 高隔离度3750 VRMS
- 电流传输比（CTR）可选，详见订购信息
- 晶体管输出的直流输入
- 工作温度范围：-55℃至110℃
- 符合REACH标准
- 无卤
- 湿敏等级1级
- 认证：UL - UL1577；VDE - EN60747 - 5 - 5(VDE0884 - 5)；CQC – GB4943.1、GB8898
应用领域
- 开关电源
- 可编程控制器
- 家用电器
- 办公设备
