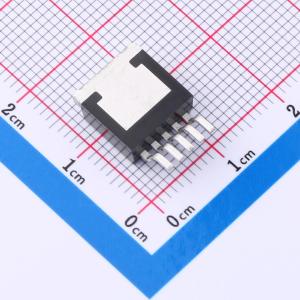

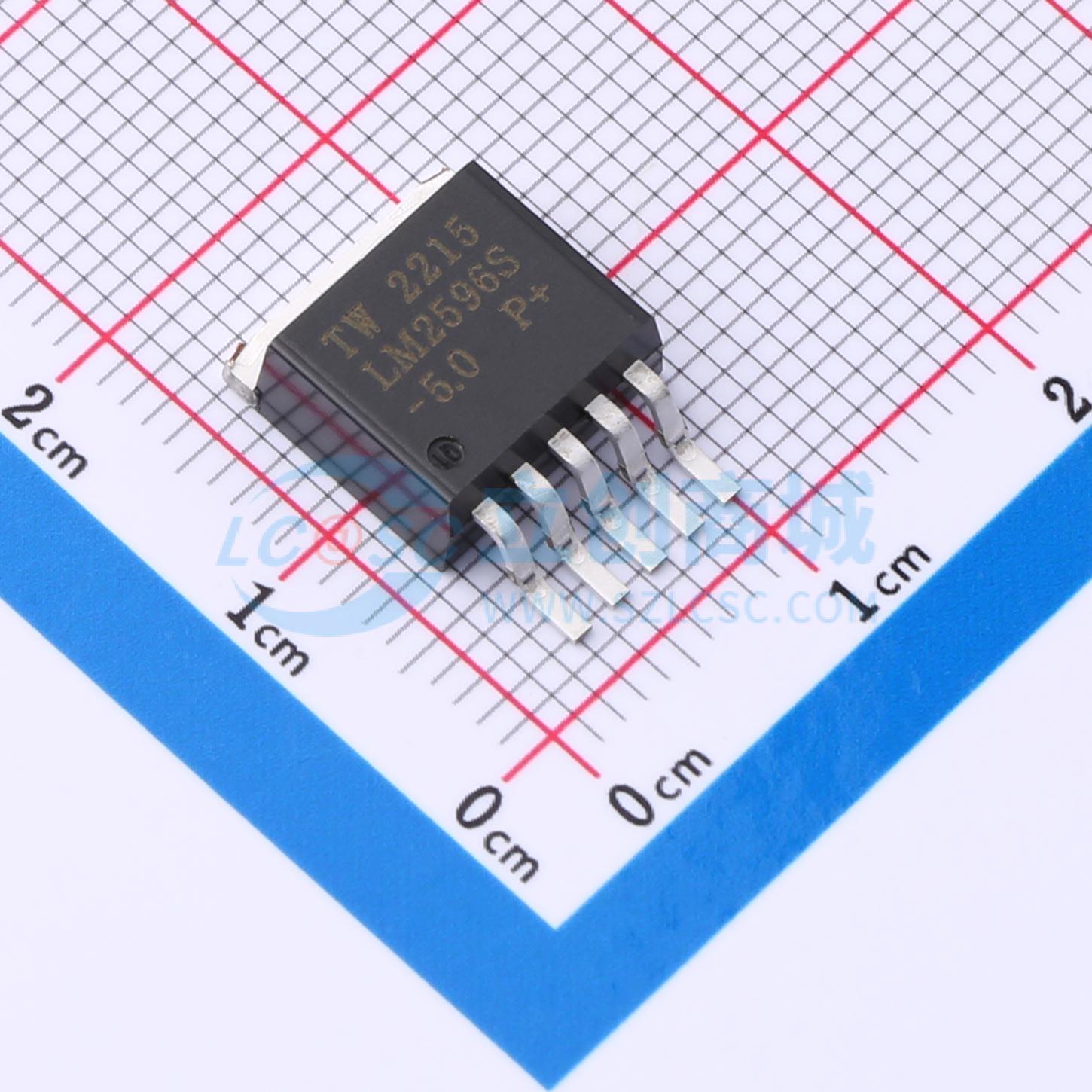

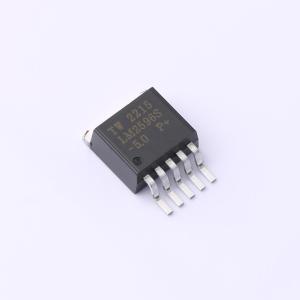

温馨提醒：图片仅供参考，商品以实物为准

LM2596S-5.0

3A降压电压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2596S-5.0 是一款3A降压电压调节器,能够提供固定的5V输出电压。它具有高效率、低静态电流、内置频率补偿和固定频率振荡器的特点。该器件适用于各种电源管理应用。
品牌名称: TWGMC(迪嘉)
商品型号: LM2596S-5.0
商品编号: C5276750
商品封装: TO-263-5
包装方式: 编带
商品毛重: 1.97克(g)

商品参数

LM2596/LM2596HV系列稳压器是单片集成电路，能够为降压（Buck）开关稳压器提供所有主动功能，并且能够以出色的线性和负载调节能力驱动3A负载。这些器件提供3.3V、5V、12V的固定输出电压版本以及可调输出版本。

这些稳压器仅需最少数量的外部元件，使用简单，并包括内部频率补偿和固定频率振荡器。LM2596/LM2596HV系列的工作开关频率为50kHz，允许使用比低频开关稳压器所需尺寸更小的滤波元件。该系列稳压器有标准5引脚TO-220封装，提供多种不同的引脚弯曲选项，以及5引脚TO-262表面贴装封装。

多家制造商提供了优化用于LM2596系列的标准电感器系列。这一特性大大简化了开关电源的设计。

其他特性包括在指定输入电压和输出负载条件下输出电压的±4%容差，以及振荡器频率的±15%容差。还包括外部关断功能，其典型待机电流为80μA。自保护特性包括两级频率降低电流限制输出开关和过温关断，以在故障条件下提供全面保护。
