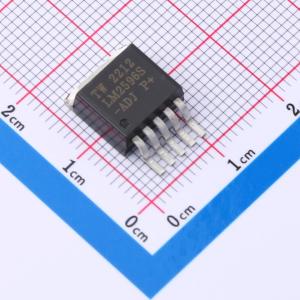

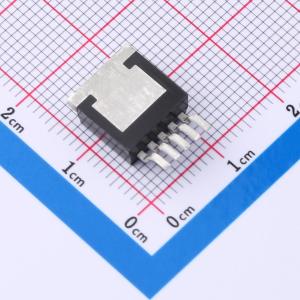

LM2596S-ADJ

LM2596/LM2596HV系列稳压器是单片集成电路，可为降压（Buck）开关稳压器提供所有有源功能，能够驱动3A负载，并具有优良的线性和负载调节能力。这些器件提供固定的输出电压版本，包括3.3V、5V、12V，以及可调输出版本。

这些稳压器所需的外部元件数量最少，使用简单，内置了频率补偿和固定频率振荡器。LM2596/LM2596HV系列的工作开关频率为50kHz，这使得滤波元件可以比低频开关稳压器所需的更小。该系列稳压器采用标准的5引脚TO-220封装，提供了多种不同的引脚弯曲选项，还提供了5引脚TO-262表面贴装封装。

多家制造商提供了针对LM2596系列优化的标准电感器系列，这一特点极大地简化了开关电源的设计。其他特性包括在指定输入电压和输出负载条件下，输出电压的容差保证为±4%，振荡器频率的容差为±15%。还包括外部关断功能，其待机电流典型值为80μA。自保护功能包括两级频率降低电流限制和过温关断，在故障条件下提供全面保护。
