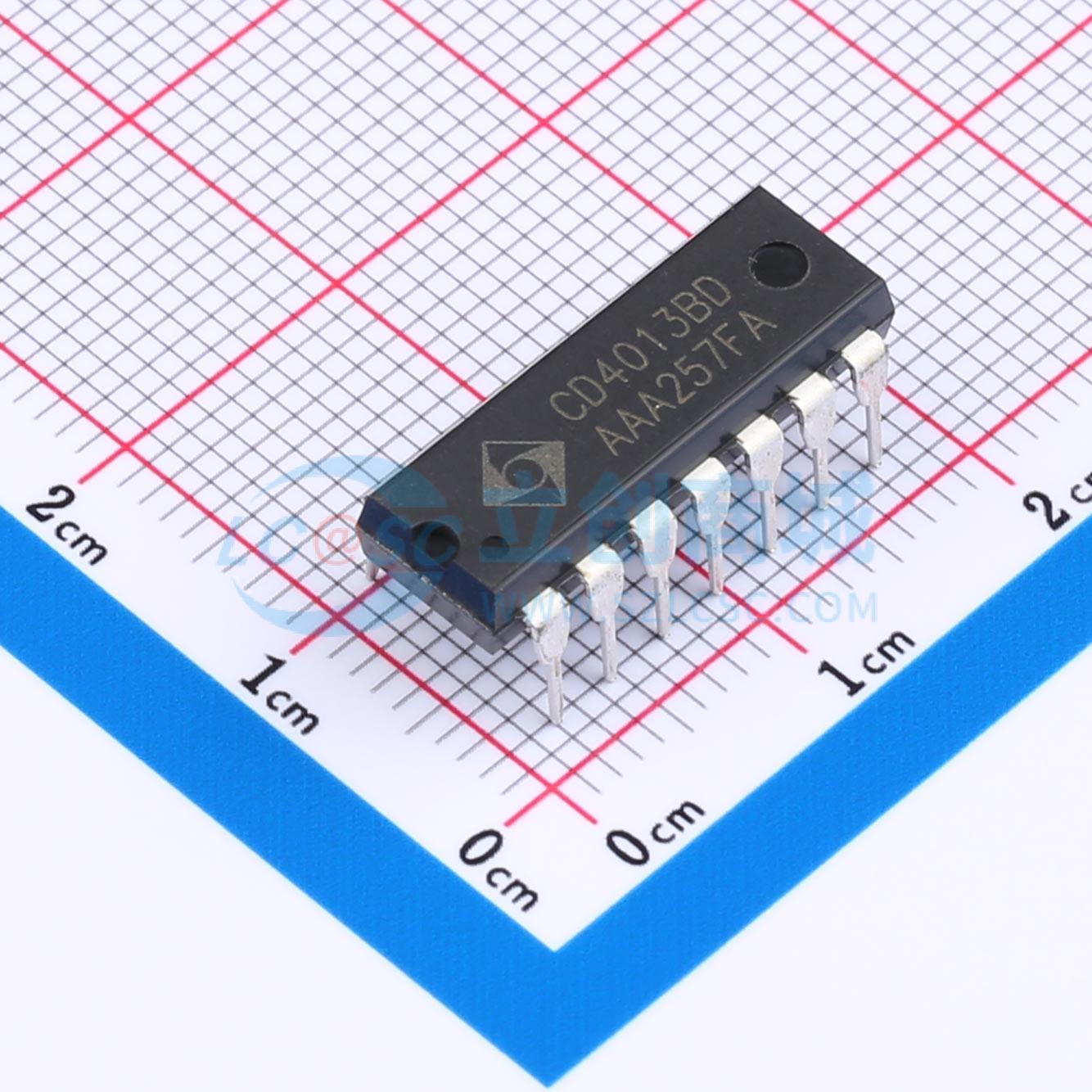

温馨提醒：图片仅供参考，商品以实物为准
CD4013BD
CD4013BD
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双路触发器；满足用户（至少工业级）自主可控的需求。
- 品牌名称
- Sungine(双竞集成)
- 商品型号
- CD4013BD
- 商品编号
- C5274713
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 3V~15V | |
| 时钟频率(fc) | 5MHz | |
| 功能 | 置位和复位 |
| 属性 | 参数值 | |
|---|---|---|
| 元件数 | 2 | |
| 传播延迟(tpd) | 200ns@5V,50pF | |
| 静态电流(Iq) | 4uA | |
| 输入电容 | 5pF | |
| 工作温度 | -10℃~+70℃ | |
| 建立时间 | 20ns |
商品概述
CD4013B 是单片宽电压范围CMOS 集成电路，因此具有低功耗、抗干扰和使用灵活性强的优点。每个D 触发器有独立的数据输入端，复位、置位、时钟输入和Q 及Q 输出。该器件可用作移位寄存器，将 Q（上划线）输出连接到数据输入，可用作计数器和触发器。在时钟脉冲上升沿时，加在D 输入端的逻辑电平传送到Q 输出端。复位和置位与时钟无关，并均为高电平有效。
