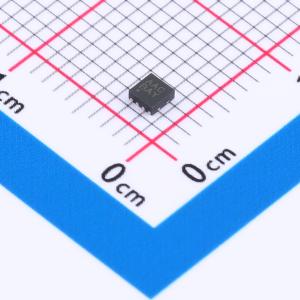

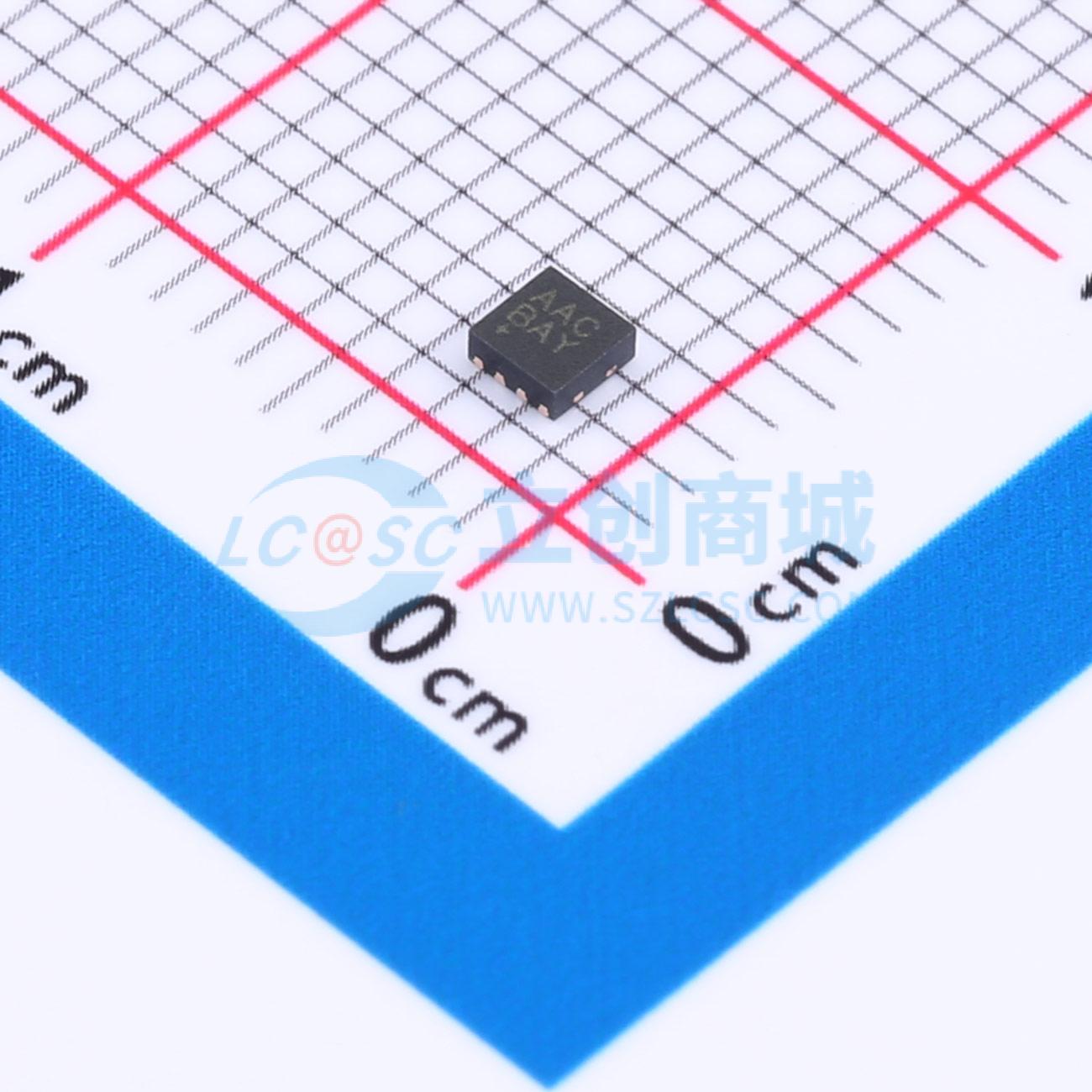

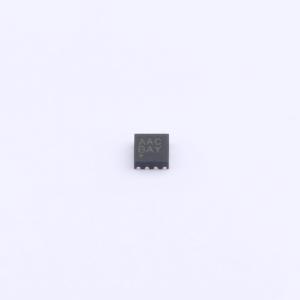

MAX8808XETA+T

1A 线性锂离子电池充电器，集成通路 FET 和热调节

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 1A、线性Li+电池充电器，在2mm x 2mm TDFN封装内集成了调整管FET和热调节电路
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX8808XETA+T
商品编号: C5272761
商品封装: TDFN-8-EP(2x2)
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

商品概述

MAX8808X/MAX8808Y/MAX8808Z 是智能、独立的恒流/恒压 (CCCV)、热调节线性充电器，专为单节锂离子 (Li+) 电池充电而设计。MAX8808X/MAX8808Y/MAX8808Z 集成了电流检测电路、MOS 传输元件和热调节电路，并省去了反向阻断肖特基二极管，为手持设备打造了最简单、最紧凑的充电解决方案。

商品特性

独立线性单节 Li+ 电池充电器
无需外部 FET、反向阻断二极管或电流检测电阻
可编程快速充电电流（最大 1A）
专有管芯温度调节控制（+115°C）
输入过压保护高于 +7V，输入电压范围为 +4.25V 至 +15V
用于电量计量的充电电流监测
低压差电压 — 500mA 时为 300mV
输入电源检测输出 (ACOK) 和充电使能输入 (EN 或 EN)
软启动限制浪涌电流
用于 LED 或微处理器 (µP) 接口的充电状态输出 (CHG)
2mm x 2mm 8 引脚 TDFN 封装，高度最大 0.8mm

应用领域

蜂窝电话和无绳电话
智能手机和平板电脑
数码相机和 MP3 播放器
USB 设备
充电座和坞站
蓝牙设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.25V~15V
	最大充电电流	1A
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	0V电池充电	不支持
