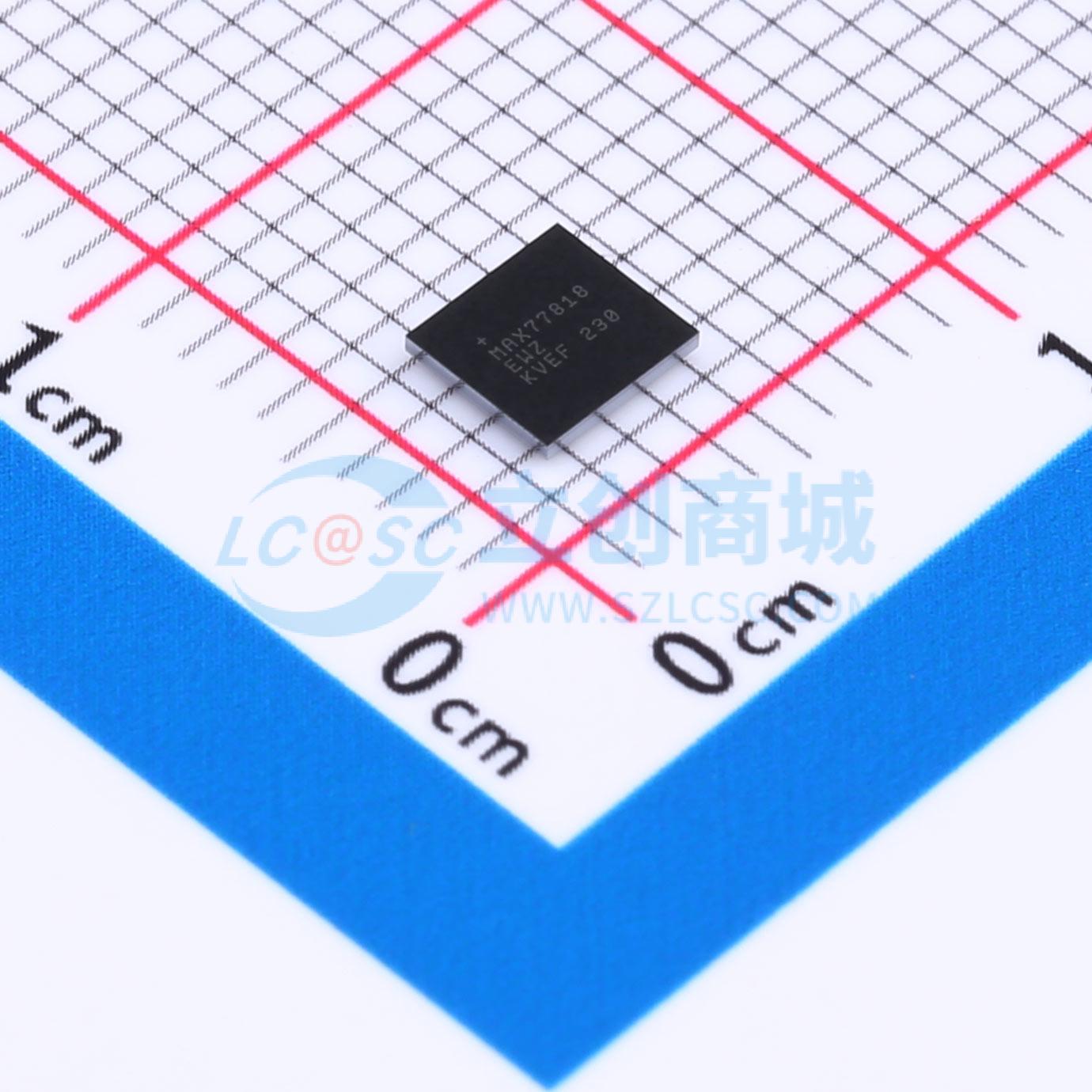

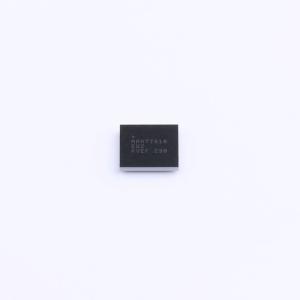

温馨提醒：图片仅供参考，商品以实物为准

MAX77818EWZ+T

描述: 双路输入、电源通路、3A开关模式充电器，带电量计、业内效率最高的开关模式充电器，方案尺寸较小，3.87mm x 3.61mm WLP封装
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX77818EWZ+T
商品编号: C5272773
商品封装: WLP-72
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

商品概述

MAX77818在节省空间的WLP封装中集成了高性能3A开关充电器和专有的ModelGauge m5电量计，非常适合USB供电的便携式设备。智能电源路径充电器支持两个具有反向阻断功能的输入和USB OTG（即插即用），集成了所有电源开关，以高开关频率高效运行，可使用小型外部元件实现低热设计。ModelGauge m5算法将库仑计数器出色的短期精度和线性度与基于电压的电量计的长期稳定性相结合，并进行温度补偿，以提供业界领先的电量计精度。该器件还集成了两个高压输入LDO，并可通过I2C接口进行高度编程。

商品特性

ModelGauge m5电量计
最高13.4V工作电压/16V耐受电压/4A（CHGIN）
最高6V工作电压/1.26A（WCIN）
反向漏电阻断
最高5.1V/1.5A的反向升压（OTG）
集成低损耗FET，支持3A充电/4.5A放电
5V/4.35V时峰值效率达95.6%
具备保护、热调节功能且符合JEITA标准的全功能充电器
剩余电量和充满时间预测
准确的电池容量（SOC）和剩余电量读数——具备温度、老化和放电率补偿功能——无需校准——集成FET电流感应功能——无需空电、满电或闲置状态即可保持精度
两个高压输入LDO
I2C串行接口
72凸点、3.867mm×3.608mm、间距0.4mm的WLP封装

应用领域

工业PC
便携式医疗设备
可穿戴设备、智能手表
手持设备
无线扬声器
蓝牙耳机
智能家居自动化、传感器
物联网（IoT）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	-
	工作电压	3.2V~5V
	最大充电电流	-

	属性	参数值
	充电饱和电压	4.2V
	电池类型	-
	电池节数	1
	工作温度	-40℃~+85℃
