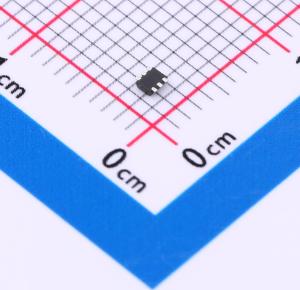

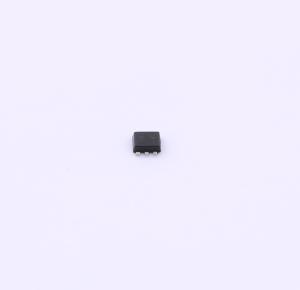

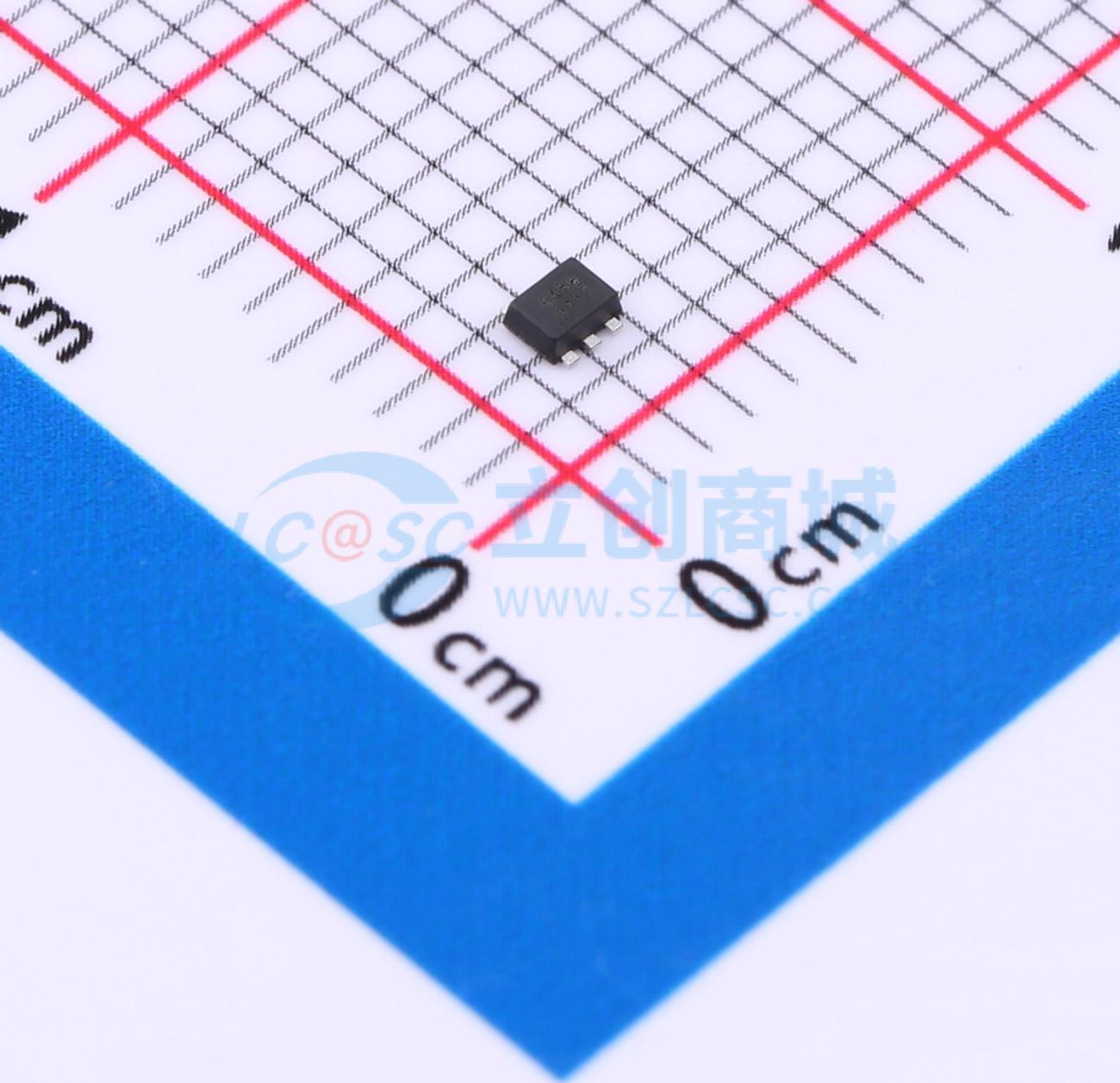

ULC0504T6
ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：超低电容：典型值0.3pF（I/O至I/O）。 超低泄漏：纳安级别。 工作电压：5V。 低钳位电压。 最多保护4条数据线和1条电源线。 符合以下标准： 。应用：USB 2.0和USB 3.0端口。 USB OTG
- 品牌名称
- Leiditech(雷卯电子)
- 商品型号
- ULC0504T6
- 商品编号
- C5272746
- 商品封装
- SOT-563
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.7pF |
商品特性
- 超低电容：典型值 0.3pF（I/O 到 I/O）
- 超低泄漏：纳安级别
- 工作电压：5V
- 低钳位电压
- 最多可保护 4 条数据线和 1 条电源线
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±25kV 接触放电：±20kV
- IEC61000 - 4 - 5（雷击）5A（8/20μs）
- 符合 RoHS 标准
应用领域
- USB 2.0 和 USB 3.0 端口
- USB OTG
- 数字视频接口（DVI）
- 显示器和平板显示器
- PCI Express 和串行 SATA 端口
- 千兆以太网
- IEEE 1394 火线端口
- 消费类产品（机顶盒、DVD、数码相机、数码摄像机）
