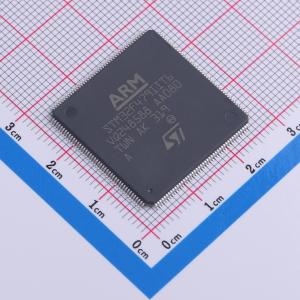

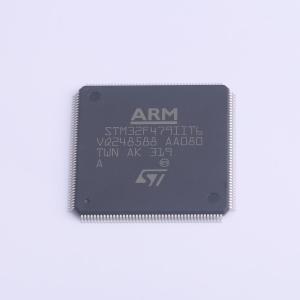

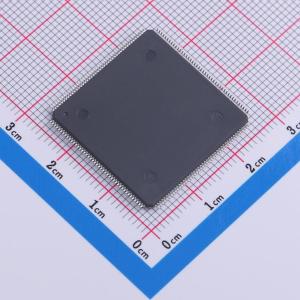

STM32F479IIT6

Arm Cortex-M4 处理器概述

处理器核心特性

• Cortex-M4 CPU：32 位处理器内核，带有浮点单元（FPU）。
• 自适应实时加速器 (ART Accelerator)：实现从闪存执行 0 等待状态。
• 频率上限：高达 180 MHz。
• 性能指标：225 DMIPS/1.25 DMIPS/MHz（Dhrystone 2.1）。
• 数字信号处理指令：支持数字信号处理指令。

存储系统

• 闪存：高达 2 MB，分为两个银行，允许同时读写操作。
• SRAM：高达 384+4 KB，包括 64-KB 的内核耦合内存 (CCM)，用于优化数据访问。
• 外部存储控制器：支持高达 32 位的数据总线，用于 RAM、PSRAM、SDRAM、LPSDR SDRAM 和闪存 NOR/NAND 存储器。
• 双闪存模式：增强灵活性和可靠性。
• 四串行外围接口：用于高速串行闪存设备。

图形和显示支持

• Chrom-ART 加速器 (DMA2D)：专门的图形硬件加速器，用于高效渲染图形用户界面。
• LCD 接口：并行接口和支持 8080/6800 模式。
• LCD TFT 控制器：支持高达 XGA 分辨率。
• MIPI DSI 主控制器：启用高清晰度显示接口。

时钟、复位和电源管理

• 供电电压：应用程序和 I/O 的电压为 1.7 V 至 3.6 V。

• 保护特性：上电复位 (POR)、掉电复位 (PDR)、电源失效检测 (PVD)、欠压复位 (BOR)。
• 时钟源：4 至 26 MHz 晶体振荡器、16 MHz 工厂校准 RC 振荡器（1% 准确度）、32 kHz 振荡器用于 RTC。
• 电源模式：睡眠、停止和待机模式。
• 备份寄存器：20×32 位备份寄存器，可选 4 KB 备份 SRAM。

模拟和接口功能

• ADC：3×12 位、2.4 MSPS、多达 24 通道，在三重交错模式下可达 7.2 MSPS。
• DAC：2×12 位。
• 通用 DMA：16 通道 DMA 控制器，带有 FIFO 和突发支持。
• 定时器：多达 18 个定时器，包括多达 12 个 16 位和 2 个 32 位定时器，具有各种功能，如 IC/OC/PWM、脉冲计数器和正交编码器输入。
• 看门狗和 SysTick 定时器。
• 调试接口：支持 SWD 和 JTAG 以方便调试。

通信接口

• 串行接口：多达 3×I2C、多达 4 个 USART 和 UART、多达 6 个 SPI、1 个 SAI、2×CAN（2.0B Active）、SDIO。
• USB：全速、高速和 OTG 功能，具有专用 DMA 和片上 PHY。
• 以太网 MAC：支持 IEEE 1588v2 硬件、MII/RMII。
• 摄像头接口：高达 14 位并行接口，速度高达 54 M字节/秒。
• 密码加速器：为 AES、Triple DES、HASH 函数（MD5、SHA-1、SHA-2）和 HMAC 提供硬件加速。
• 真随机数生成器：确保安全的随机数生成。
• RTC：亚秒精度，硬件日历。
• 唯一标识符：96 位标识符，用于设备识别。

这款全面的处理器专为需要高性能、实时处理和高级连接特性的应用设计，适用于广泛的嵌入式系统。
