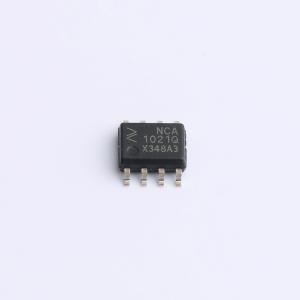

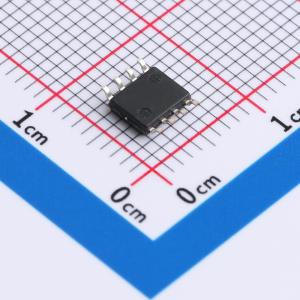

NCA1021-Q1SPR

NCA1021 LIN收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCA1021 是一个具有低功耗模式和多种唤醒方式的LIN收发器，支持高达20kbps的数据速率。
品牌名称: NOVOSENSE(纳芯微)
商品型号: NCA1021-Q1SPR
商品编号: C5263746
商品封装: SOP-8
包装方式: 编带
商品毛重: 3.159292克(g)

商品参数

商品概述

NCA1021是一款具备低功耗模式和多种唤醒方式的LIN（本地互联网络）收发器，支持最高20kbps的收发通信。 NCA1021拥有超低功耗的睡眠模式，支持通过LIN总线或其他引脚进行远程唤醒和本地唤醒。该器件还可将INH输出引脚作为标志，控制本地系统中其他设备的工作状态，以实现系统的低功耗运行。 NCA1021通过波形整形和压摆率调整，将TXD接收到的信号转换为LIN总线信号，以降低电磁辐射（EME）。TXD具备故障超时保护功能，可防止LIN总线被占用。

商品特性

完全兼容ISO17987 - 4标准
极低的电磁辐射（EME）
高电磁抗扰度（EMI）
支持12V应用
输入电平与3.3V和5V器件兼容
总线故障保护范围为 - 40V至 + 40V
唤醒源识别（本地或远程）
集成LIN上拉电阻
发送数据（TXD）显性超时功能
K线
符合AEC - Q100标准
过温保护
数据速率：最高20Kbps
结温范围： - 40℃至150℃
符合RoHS标准的封装：SOP8、DFN8

应用领域

车身传感器和模块控制
汽车方向盘和仪表盘
动力总成系统和电动发动机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LIN收发器
	类型	收发器
	驱动器数	1
	接收器数	1

	属性	参数值
	工作电压	5.5V~27V
	数据速率	20Kbps
	接收器滞后	-
	工作温度	-
