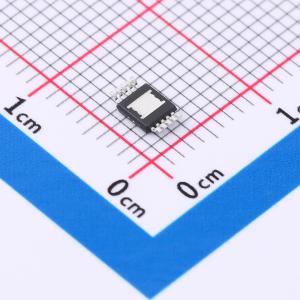

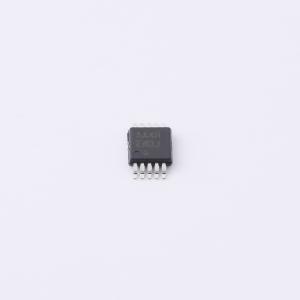

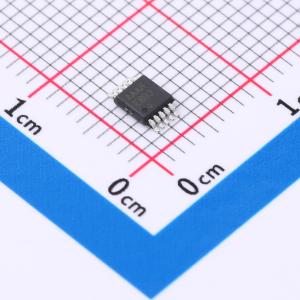

MAX8516EUB+T

低输入电压、低功耗线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 1.425V至3.6V输入、1A、0.2V压差的LDO稳压器
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX8516EUB+T
商品编号: C5261180
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

MAX8516/MAX8517/MAX8518低压差线性稳压器可在低至1.425V的输入电压下工作，能够提供高达1A的连续输出电流，最大压差仅为200mV。输出电压可在0.5V至（VIN - 0.2V）范围内设置，在0°C至+85°C的温度范围内，负载和线路变化时的精度为1.4%。这些稳压器使用小型1μF陶瓷输入电容和4.7μF陶瓷输出电容来提供1A输出电流。高带宽提供出色的瞬态响应，仅使用4.7μF陶瓷输出电容时，对于20mA至1A的负载阶跃，输出电压偏差可限制在45mV以内，增加输出电容可进一步降低电压偏差。 MAX8516/MAX8517/MAX8518采用内部p沟道MOSFET传输晶体管设计，在压差条件下的典型电源电流低至340μA。软启动可降低浪涌电流。其他特性包括逻辑控制关断模式、短路保护和热过载保护。 MAX8517具有电源正常（POK）输出，当稳压器输出处于其标称输出电压的±10%范围内时，该输出变为高电平。MAX8518具有150ms的上电复位输出。这些器件采用10引脚μMAX封装，其中包括一个用于优化功率耗散的裸露焊盘。

商品特性

输入电压范围：1.425V至3.6V
输出电流为1A时，保证压差为200mV
在负载、线路和温度（0°C至+85°C）范围内，输出精度为±1.4%，初始精度为±0.6%
与陶瓷电容兼容
快速瞬态响应
工作电源电流为320μA
关断电源电流<25μA
短路保护
热过载保护
软启动限制浪涌电流

应用领域

服务器
存储设备
网络设备
基站光模块
后置稳压器
笔记本电脑
个人数字助理、自动测试设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	3.6V
	输出电压	500mV~3.4V
	输出电流	1A
	电源纹波抑制比(PSRR)	-
	压差	200mV@(1A)

	属性	参数值
	静态电流(Iq)	340uA
	噪声	45mVpp
	特性	短路保护；软启动；过热保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
